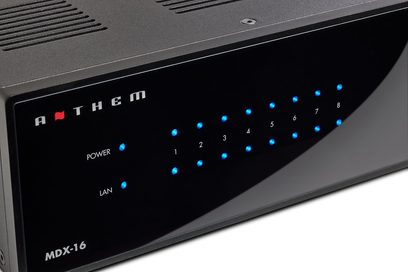

Anthem MDX16 juodas

„Anthem MDX16“ yra 16 kanalų, paskirstytų į 8 zonas, daugiakanalis stiprintuvas. Jį per dvejus metus Kanadoje sukūrė „Anthem“, o kiekvienai zonai integruota nepriklausoma akustinio koregavimo sistema bei atskiros žemųjų dažnių garsiakalbio išvestys su žemųjų dažnių valdymu. Ši konstrukcija siekia užtikrinti optimizuotą garso atkūrimą kiekviename paskirstytos garso sistemos kambaryje.

Elektroninė konstrukcija, peržengianti garso paskirstymo ribas

MDX16 naudoja specialiai „Anthem“ sukurtą Ultra-Class-D architektūrą, derinamą su Advanced Load Monitoring (ALM) technologija. Šis derinys realiu laiku stebi kiekvieno kanalo įtampą, srovę, dažnį ir impedansą. Sistema dinamiškai reguliuoja stiprinimo parametrus, kad tranzistoriai visada veiktų optimaliame diapazone, užtikrindama stabilią 60 vatų galią prie 8 omų ir 120 vatų prie 4 omų kiekvienam kanalui, o sujungus kanalus – iki 200 vatų.

24 bitų/192 kHz skaitmeninis-analoginis keitiklis užtikrina tikslų signalo atkūrimą 10 Hz – 20 kHz (±0,5 dB) dažnių juostoje. Matricinis perjungimas leidžia bet kurią analoginę RCA, koaksialinę ar optinę Toslink įvestį priskirti bet kuriai išvesties linijai, suteikdamas visišką sistemos konfigūravimo lankstumą. Profesionalios Phoenix jungtys priima iki 12 AWG kabelius, pritaikytus ilgiems atstumams, būdingiems daugiakanalėms instaliacijoms.

Įrenginyje integruoti individualūs DSP profiliai „Paradigm CI“ kolonėlėms, leidžiantys optimaliai išlyginti dažnių atsaką. Šis seserinių prekių ženklų („Anthem“ ir „Paradigm“ priklauso tai pačiai grupei) sinergija pilnai išnaudoja pažangias apkrovos stebėjimo galimybes, sukurdama ypač nuoseklią garso ekosistemą.

ARC Genesis: akustinė korekcija, paverčianti kiekvieną zoną optimizuota klausymosi erdve

ARC Genesis sistema yra MDX16 kertinis akmuo. Sukurta bendradarbiaujant su Kanados nacionaline tyrimų taryba, ši trečiosios kartos programinė įranga analizuoja kiekvienos zonos akustines savybes atskirai. Nuosavi algoritmai sukuria individualias korekcijos kreives, kurios išsaugo palankų kolonėlių akustinį charakterį ir pašalina neigiamą patalpos įtaką.

Prisitaikanti internetinė sąsaja veikia bet kuriame įrenginyje – kompiuteryje, planšetėje ar išmaniajame telefone. Konfigūravimas atliekamas nuotoliniu būdu per tinklą: galima pavadinti kiekvieną zoną, reguliuoti lygius, nustatyti žemųjų dažnių garsiakalbių atskyrimo dažnius ir netgi sukurti kelis profilius pagal naudojimą. Quick Measure režimas realiu laiku rodo dažnių atsaką koregavimo metu, palengvindamas kolonėlių ir žemųjų dažnių garsiakalbių padėties optimizavimą.

Žemųjų dažnių valdymui skiriamas ypatingas dėmesys. Kiekviena zona turi atskirą RCA išvestį žemųjų dažnių garsiakalbiui su nepriklausomu lygio, atskyrimo dažnio (tiksliai reguliuojamo), fazės ir poliariškumo valdymu. Toks požiūris leidžia tobulai integruoti žemus dažnius kiekviename kambaryje, kompensuojant patalpos modusus ir rezonansus.

Išmaniosios namų sistemos integracija profesionalioms instaliacijoms

MDX16 natūraliai integruojasi į išmaniųjų namų sistemas per IP ir RS-232 sąsajas. Parsisiunčiami valdikliai Control4, Crestron, Savant ir kitoms pagrindinėms platformoms supaprastina integraciją. Automatinis įjungimas vyksta aptikus garso signalą, per 12V trigerį arba IP komandą, leidžiant išmaniai valdyti energijos suvartojimą.

Skaitmeninė jungtis tarp kelių MDX įrenginių per optines išvestis leidžia išplėsti sistemą už pradinio 16 kanalų ribų. Analoginės pass-through išvestys palengvina kelių stiprintuvų sujungimą, sukuriant instaliacijas, galinčias aptarnauti didelius namus ar komercines erdves. Šis išplečiamumas valdomas per vieningą internetinę sąsają, išvengiant daugybės valdymo taškų.

2U rack formato korpusas su profesionaliais montavimo laikikliais palengvina integraciją į technines spintas. 10,8 kg svoris yra pagrįstas tokios galios įrenginiui ir liudija Class-D topologijos efektyvumą. Optimizuotas energijos suvartojimas atitinka griežčiausius pasaulinius standartus – tai itin svarbu nuolat veikiančioms instaliacijoms.

Techninės charakteristikos

Stiprintuvas ir galia

• Ultra-Class-D technologija su pažangia apkrovos stebėsena
• Išėjimo galia vienam kanalui (visi kanalai aktyvūs):
  • 60 W @ 8 Ω
  • 120 W @ 4 Ω
  • Iki 200 W tiltiniu režimu @ 8 Ω
• Konfigūracija: 8 arba 16 kanalų, priklausomai nuo modelio
• Garsiakalbių gnybtai suderinami su iki 12 AWG kabeliu

Garso apdorojimas ir akustinė korekcija

• 24 bitų / 192 kHz skaitmeninis-analoginis keitiklis aukštos raiškos atkūrimui
• Nepriklausoma ARC Genesis akustinė korekcija kiekvienai zonai, įjungiama / išjungiama
• Integruoti skaitmeniniai signalo procesoriai (DSP) su individualiais nustatymais kiekvienai zonai
• Dažnių atsakas: 10 Hz – 20 kHz ± 0,5 dB
• Pilnas žemųjų dažnių garsiakalbių valdymas su nepriklausoma kontrole kiekvienai zonai:
  • Lygis
  • Nukirpimo dažnis
  • Fazė
  • Poliaritetas

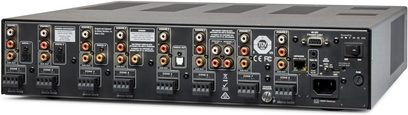

Jungiamumas ir įėjimai / išėjimai

• Įėjimai:
  • 8 poros RCA analoginių (kairė, dešinė)
  • 2 RCA koaksialiniai S/PDIF
  • 2 optiniai Toslink (S/PDIF)
  • Ethernet RJ-45 10/100 Base-T prievadas
  • Micro-USB prievadas (ARC)
  • RS-232
  • 3,5 mm jungtis paleidimui (5–24 V DC/AC)
• Išėjimai:
  • 8 garsiakalbių išėjimai
  • 2 poros RCA linijinių (kairė, dešinė)
  • 8 RCA žemųjų dažnių garsiakalbių išėjimai
  • 3,5 mm jungtis 12 V paleidimui
• Analoginių ir skaitmeninių įėjimų matricos perjungimas į bet kurią zoną
• Skaitmeninis išėjimas tiesioginiam skaitmeninių įėjimų sujungimui tarp kelių MDX įrenginių
• Tiesioginis analoginis perdavimas patogiam kelių stiprintuvų sujungimui

Valdymas ir konfigūracija

• Intuityvi internetinė sąsaja nuotoliniam konfigūravimui per naršyklę (PC, planšetė, mobilusis)
• Zonos reguliavimai per internetinę sąsają:
  • Žemų dažnių lygis: ± 6 dB
  • Aukštų dažnių lygis: ± 6 dB
  • Balansas: ± 10 dB
• Galinės panelės valdikliai:
  • Maitinimo režimas: automatinis, paleidimas
  • Išorinis valdymas
  • Tinklo atstatymas (įleistinis mygtukas)
  • Gamyklinių parametrų atstatymas (įleistinis mygtukas)
  • Pagrindinis įjungimo / išjungimo jungiklis
• Individualus zonų pavadinimų nustatymas
• Individualus kiekvienos zonos garso lygio ir įėjimų valdymas
• Tiltinis režimas zonoms, kurioms reikia didesnės galios

Integracija ir automatizavimas

• Pilna išmaniųjų namų integracija su IP / RS-232 valdymu
• Vairuotojai prieinami sistemoms: Control4, Crestron, Savant
• Nuotolinės valdymo komandos pritaikomos pagal poreikį
• Daugialypis paleidimas: įjungimas / išjungimas per IP, 12 V paleidimo signalą arba garso signalo aptikimą
• Realaus laiko nustatymai per IP sąsają
• Išplečiamumas su skaitmeniniu sujungimu tarp kelių MDX įrenginių

Fizinės savybės

• Matmenys (A × P × G, su kojelėmis): 8,9 × 43,2 × 41,7 cm
• Svoris: 10,8 kg
• Rack aukštis: 2U (be kojelių)
• Rack montavimo laikikliai ir kojelės komplekte
• Maitinimas: 120 V ~ 50 / 60 Hz
• Energiją taupantis dizainas, atitinkantis pasaulinius energijos vartojimo standartus

Bendroji informacija

• Aukštos klasės daugiakanalis stiprintuvas su pažangia akustine korekcija
• Lanksti konfigūracija, tinkama tiek gyvenamosioms, tiek komercinėms instaliacijoms
• Paprasta žemųjų dažnių garsiakalbių integracija su dedikuotu valdymu
• Laisvas bet kurio įėjimo priskyrimas bet kuriai išėjčiai (skaitmeninei ar analoginei)
• Išplečiama sprendimo galimybė didelėms instaliacijoms dėl sujungimo galimybių
