PSB CS810

Įmontuojamos kolonėlės dažnai yra kompromisas tarp vizualaus diskretiškumo ir akustinės kokybės. PSB CS810 šį santykį iš esmės keičia, siūlydama techninį sprendimą, kuris derina beveik pilną įsijungimą į vidaus architektūrą ir garso atkūrimą, prilygstantį geriausioms tradicinėms kolonėlėms. Šis Paul Barton ir jo komandos kūrinys įkūnija daugiau nei penkias dešimtmečius trukusią akustinių tyrimų patirtį, pritaikytą reikalaujantiam architektūriniam formatui.

Techninė konstrukcija be kompromisų

CS810 grindų kolonėlė pagrįsta konstrukcijos filosofija, kurioje kiekvienas komponentas buvo atrinktas ir optimizuotas, kad sukurti išskirtinį akustinį sinergijos efektą. 8 colių (203 mm) basų garsiakalbis naudoją angliu praturėtą polipropileno kūgišką, formulę, iš pradžių sukurta prestižinei PSB Imagine serijai. Šis kompozitinis medžiaga turi mechanines savybes, ypač tinkamas žemų ir vidutinių dažnių atkūrimui: didelė standumas sumažina kūgio deformaciją didelės amplitudės judesiuose, o angliu praturėtas polipropileno matricas padidina Jungo modulį, nekenkiant judančios masės.

Plieninis basų garsiakalbio korpusas sudaro stabilų pagrindą, eliminuojantį nepageidaujamus virpesius, galinčius pakeisti garso spalvą. Putplėninė pakaba, o ne guminė, užtikrina linijinį lankstumą didelės amplitudės srityje, garantuojant greitą ir tikslų tranzientinį atsaką. Aukštos temperatūros judančio ritės leidžia kolonėlėms išlaikyti dideles galias be terminio suspaudimo, reiškinio, kuris ilgalaikėje garsiosios ekskursijos metu mažina dinamiką.

1 colių (25 mm) aliuminio aukštų dažnių garsiakalbis vertas ypatingo dėmesio. Skirtingai nuo aukštesnio modelio CS850 naudojamo titano, aliuminis čia suteikia subtilią pusiausvyrą tarp standumo ir vidaus slopinimo. Aliuminio kūgis turi pagrindinę rezonanso dažnį, esantį daug aukščiau naudingo dažnių juostos, tuo pačiu išlaikant plačią ir vienalytę sklaidos charakteristiką. Feromagnetinis skystis, kuris apgaubia judančią ritę, atlieka tris funkcijas: šilumos sklaidą, mechaninį slopinimą ir magnetinį centravimą. Ši technologija, paveldėta iš profesionalių studijinių monitorių, užtikrina detalių aukštų dažnių atkūrimą be agresyvumo, net sudėtinguose muzikos fragmentuose.

Akustinės integracijos menas

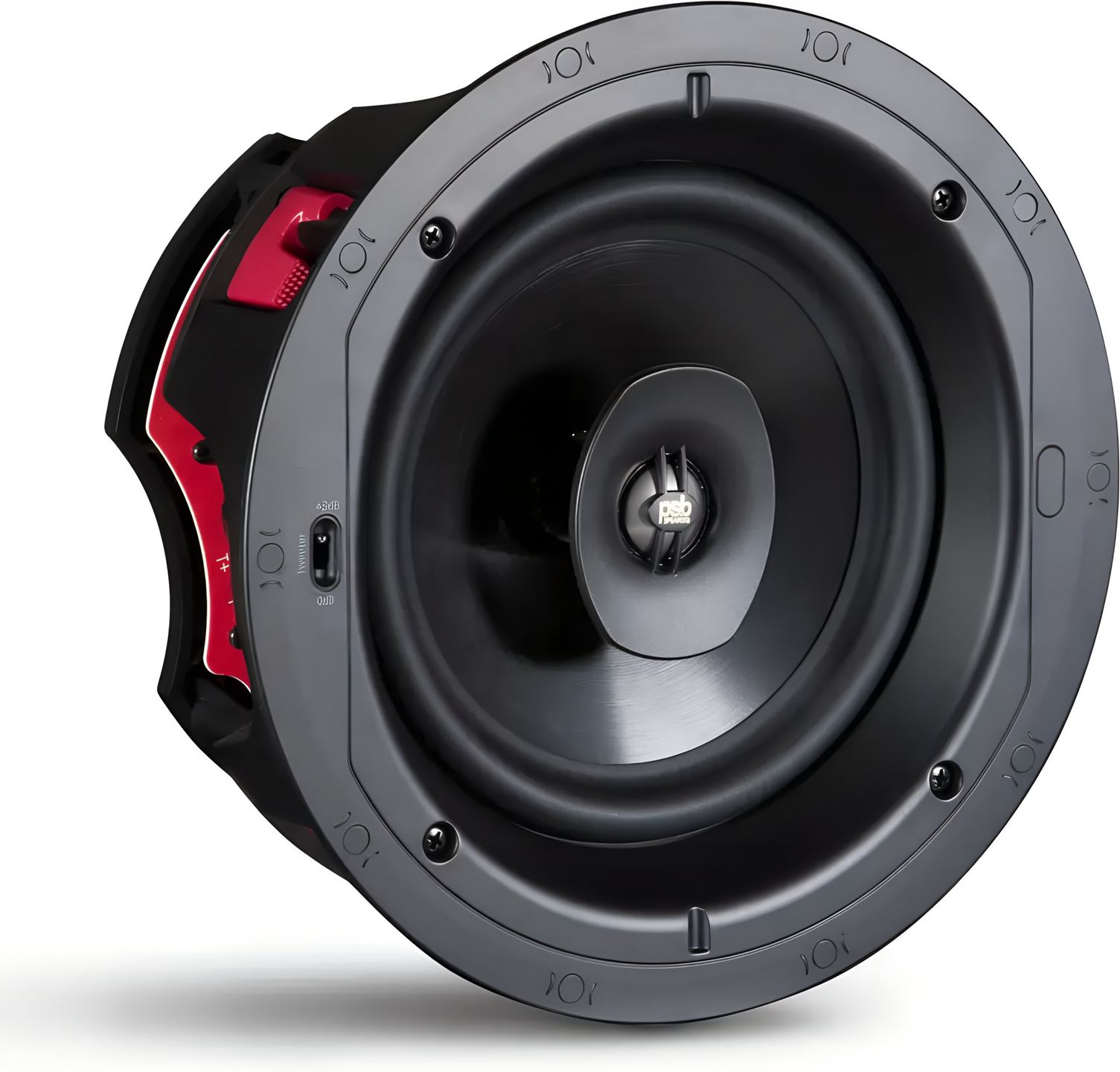

Koncentrinis aukštų dažnių garsiakalbio sumontavimas basų garsiakalbio centre nėra tik estetinis ar praktinis pasirinkimas. Ši konfigūracija sukuria laiko atžvilgiu koherentinį garso šaltinį, ypač svarbų lubose įmontuotai kolonėlėi, kur ankstyvosios atspindžiai gali sutrikdyti stereofoninį vaizdą. Apie aukštų dažnių garsiakalbį išdėstytas sklaidos kanalas kontroluoja jo kryptingumą, kad jis atitiktų basų garsiakalbio sklaidos charakteristiką perėjimo srityje.

Aukštų dažnių garsiakalbio rutulinis sukimosi mechanizmas yra esminė funkcija, leidžianti optimizuoti garso apimties patalpose. Šis jungtis leidžia tiksliai nukreipti akustinę ašį į klausymosi zoną, taip kompensuojant lubų įmontavimo apribojimus. Dviejų padėčių aukštų dažnių lygio perjungiklis (+3 dB arba 0 dB) suteikia plonų derinimą su patalpos akustinėmis savybėmis. Patalpose su storomis kilimais ir absorbuojančiu baldų apyvokos, +3 dB padėtis atkuria natūralų šviesumą. Atvirkščiai, reverbėrinėse patalpose su kietomis paviršiais, neutrali padėtis išlaiko tonalinį balansą.

Ketvirto laipsnio pasyvinis filtras (24 dB/oktava), centruotas 3100 Hz dažnyje, rodo griežtą konstrukcijos požiūrį. Šis atkarpymo dažnis, esantis kritinėje srityje vokalinės aiškumo suvokimui, buvo pasirinktas po daugiau nei vienos anechoinės kameros klausymosi sesijos Kanados Nacionalinėje Tyrimų Taryboje Otavoje. Filtro statūs šlaitai minimaliai sumažina abiejų keitlių interferenciją perklodamosiose srityse, išlaikant fazinės koherencijos, esminės tikslaus erdvinio atkūrimui.

Optimalus įmontavimas ir naudojimas

CS810 įmontavimo sistema atspindi dėmesį mažiausiai praktiniams detaliams. Keturi tvirti įtvirtinimo kojeliai naudoją sukinamą ekscentriką, užtikrinantį patikimą tvirtinimą sienose, kurių gylis ne mažesnis nei 127 mm. Šios „šunų kojos“ iš aukštos atsparos medžiagos paskirsto slėgį vienodai po lubų paviršiumi, išvengiant deformacijų ar plyšių gipsokartonio plokštėse. Pateiktas išpjovimo šablonas užtikrina tikslų 245 mm skersmens atvirą, pasirinktą kaip optimalus kompromisas tarp skleidimo paviršiaus ir vizualaus diskretiškumo.

Spaustukų jungikliai priima iki 12 AWG laidus, leidžiantys ilgus ryšius be reikšmingų nuostolių. Spaustuko jungtis išvengia atsiribojimo problemų laike, būdingų suktiniams jungikliams, kurie gali būti pažeidžiami virpesių. Banano vamzdelių priėmimas palengvina profesionalų įmontavimą, kur greitis ir patikimumas yra esminiai.

Dvi pateiktos tinklės, 270 mm apvalios ir 272 mm kvadratinės, pritaikomos skirtingoms architektūriniams stiliams. Jų magnetinis tvirtinimas naudoją galingus neodimio magnetus, paslėptus korpuse, išvengiant matomų tvirtinimo elementų. Tinklų perforuotas plienas, apdorotas nuo korozijos ir nudažytas baltu, priima akrilines ar gliptalines dažų, užtikrinant tobulą chromatinę integraciją. Purškimo technika, o ne šepetėlio ar šepetėlio, išlaiko akustinę perforacijų skaidrumą.

Realiosios sąlygos akustinė charakteristika

Su 87 dB jautrumu tipinėse klausymosi sąlygose, CS810 tinka net mažos galios stiprikliai, tuo pačiu atskleidžiant aukštos klasės elektronikos savybes. Impedanso kreivė, nominali 6 omų su minimumu 4 omose, lieka palanki daugumai šiuolaikinių namų kino stiprikliai. Rekomenduojama galios diapazonas nuo 10 iki 100 W rodo universalų dizainą: pakankamai jautri mažos klasės multikanaliniams stiprikliai, bet gebanti išnaudoti didelės galios stiprikliai dinamiką.

Dažnių atsakas, besidriekiantis nuo 48 Hz iki 20 kHz (±3 dB), konkuruoja su dauguma bibliotekinės kolonėlės. Šis žemų dažnių plėtimas, įspūdingas įmontuojamai kolonėlėi su atvirais galais, yra pasiektas kruopščiai derinant Thiele-Small basų garsiakalbio parametrus su lubų plėno oro tūriu. „Atviras galas“ konstrukcija išnaudoją erdvę virš apkabos lubų kaip akustinį apkrovą, išvengiant uždaro korpuso spalvų, tuo pačiu išlaikant žemų dažnių aiškumą.

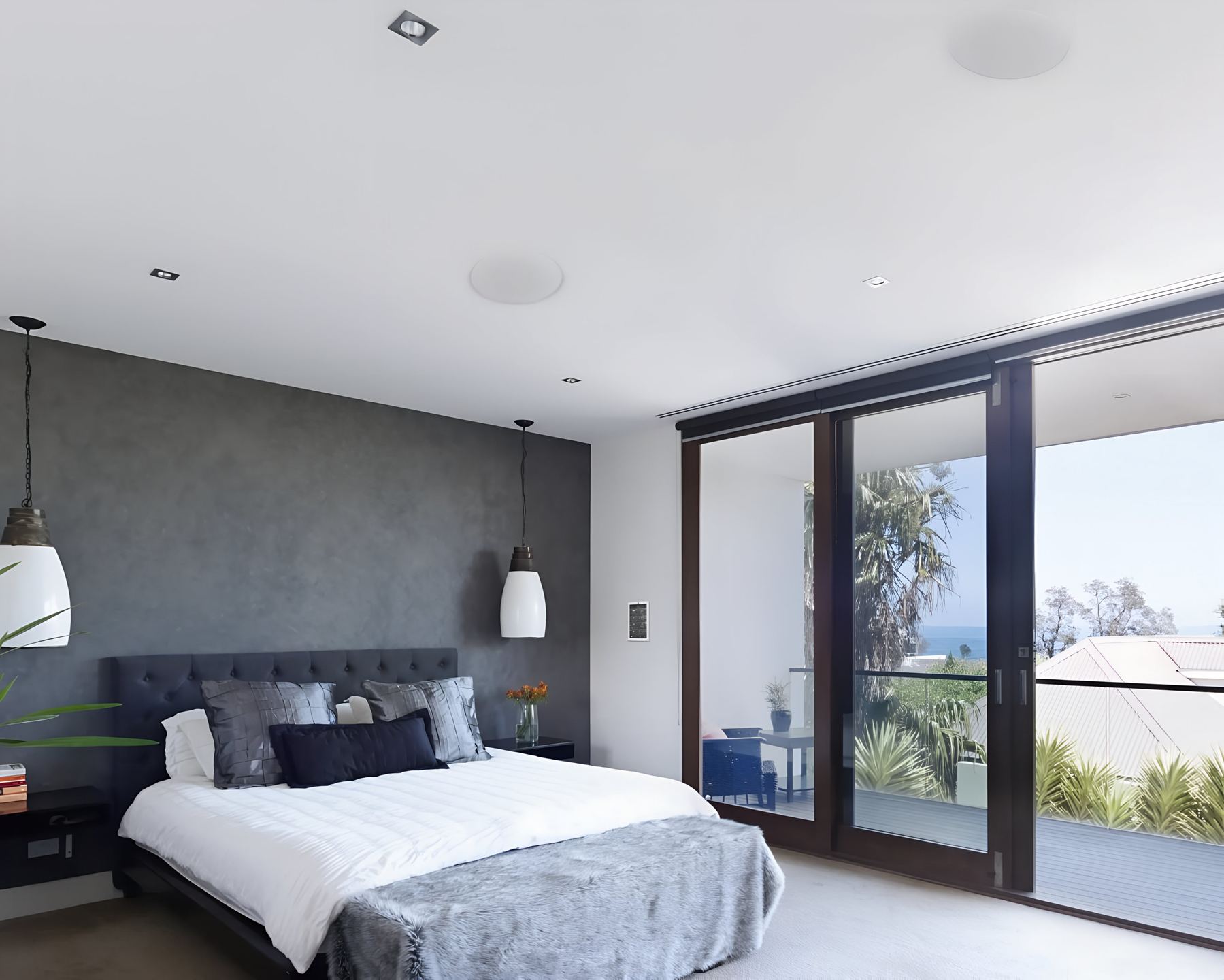

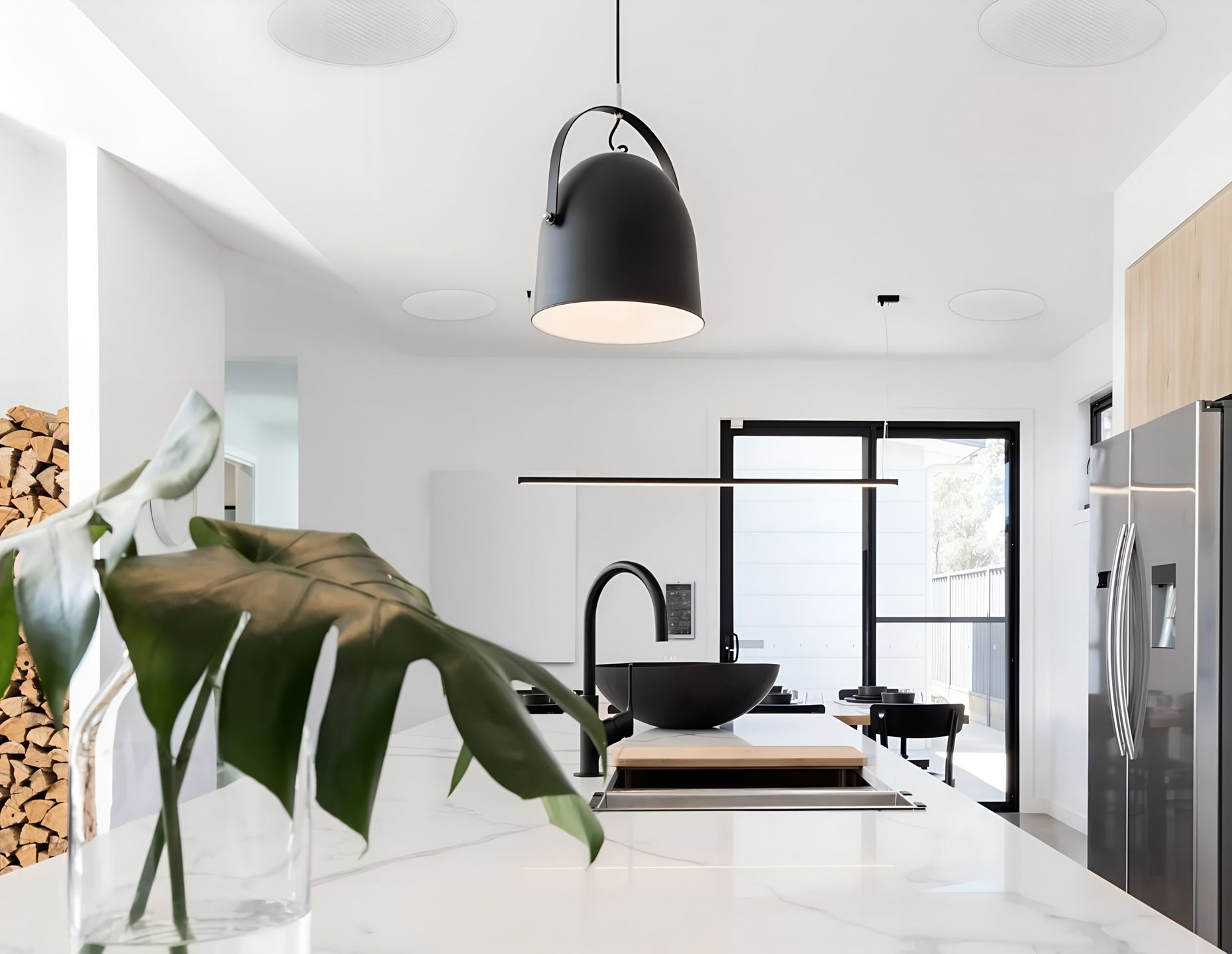

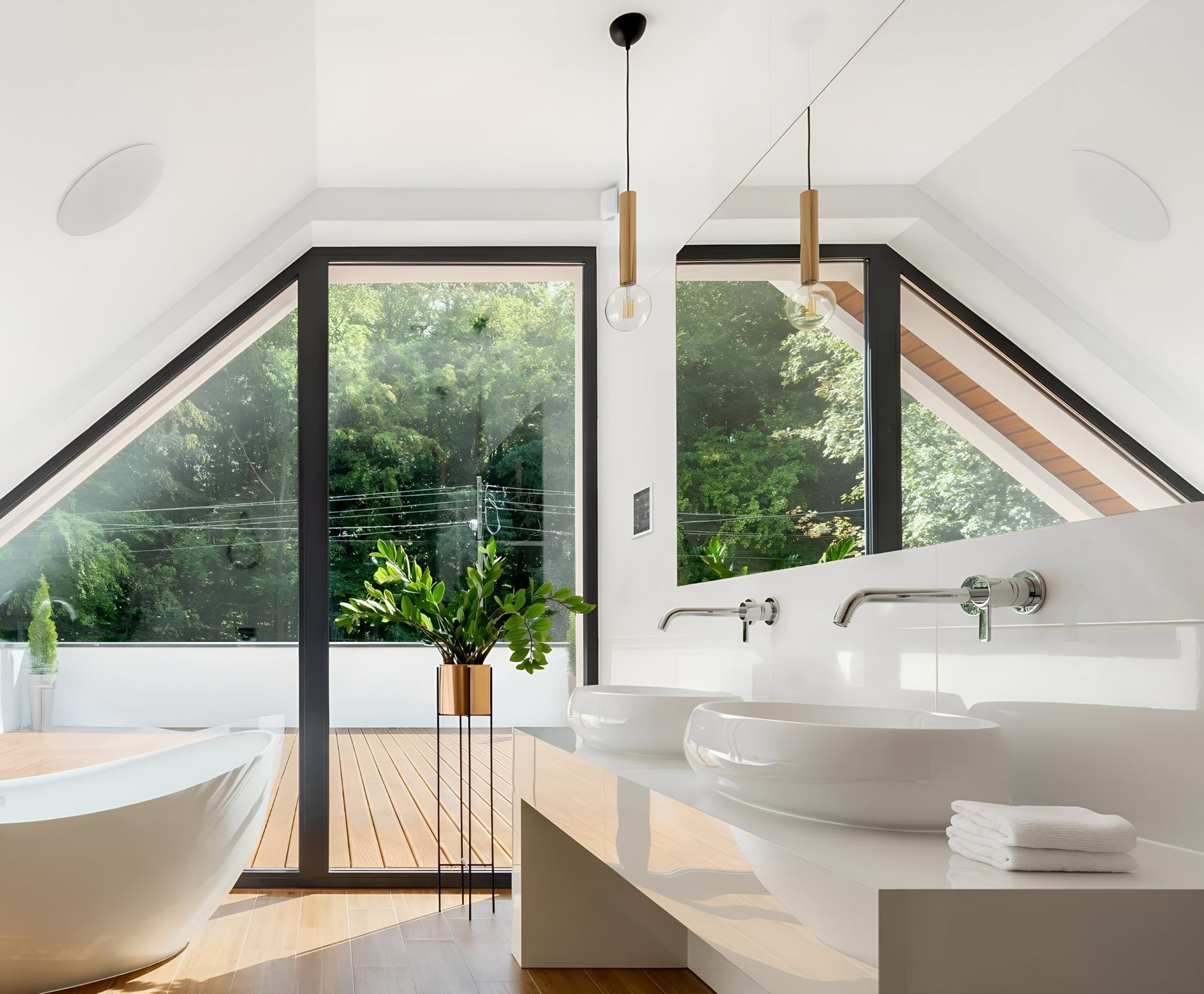

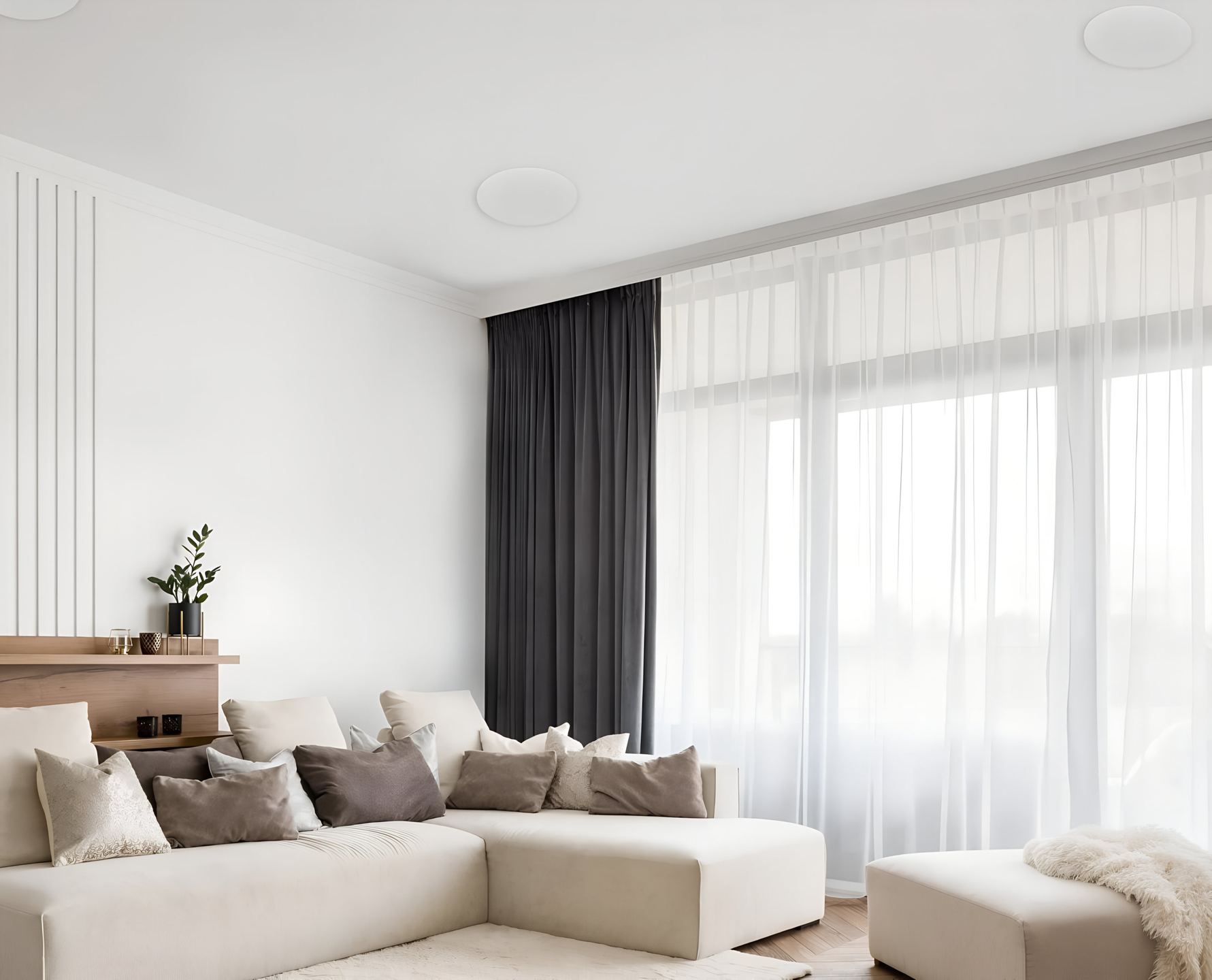

Namų kino multikanalėje konfigūracijoje, CS810 ypač puikiai tinka kaip lubų kolonėlės Dolby Atmos ar DTS:X efektams. Jų plati ir kontroluojama sklaida sukuria apgaubiančią garso bublą be tuščių vietų apimtyje. Galimybė nukreipti aukštų dažnių garsiakalbį leidžia optimizuoti vertikalių efektų lokalizaciją, kritišką trijų matmenų garso scenos tikrumui. Stereofoninėje paskirstytoje įrangoje, pora CS810 gali efektyviai apgarsinti 30-40 kv. m. patalpą su išskirtine vienalytumu.

Techninės charakteristikos

Akustinės charakteristikos

• Dažnių charakteristika 0° ašyje ± 3 dB: 48 – 20 000 Hz
• Jautrumas
  • Becho kambaryje: 85 dB
  • Klausymo kambaryje: 87 dB
• Varža
  • Nominali: 6 Ω
  • Minimali: 4 Ω
• Rekomenduojama įėjimo galia: 10 – 100 W

Akustinė konstrukcija

• Aukštų dažnių garsiakalbis: 25 mm titano kupolas su feromagnetiniu skysčiu ir pasukamu bangų vamzdeliu
• Žemų dažnių garsiakalbis: 203 mm polipropileno/anglies kūgis su lietu krepšiu ir putplėstine pakaba
• Skirstymo filtras: 3100 Hz, LR4 skirstymas užtikrina lygų perėjimą ir vienalytį garsą
• Tipas: atviras galas
• Aukštų dažnių reguliavimas: dviejų padėčių jungiklis, pritaikytas kambario sąlygoms

Montavimas ir matmenys

• Lubų išpjova: 245 mm
• Įmontavimo gylis: 127 mm
• Apskritas grotelis: 270 mm skersmuo
• Kvadratinis grotelis: 272 x 272 mm
• Grynas svoris: 2,25 kg vienam garsiakalbiui
• Svoris su pakuote: 3,7 kg vienam garsiakalbiui
• Montavimas paprastas dėl tvirtų laikiklių ir įtrauktų šablonų

Apdaila ir priedai

• Apdaila: balta
• Įtraukti apskriti ir kvadratiniai magnetiniai groteliai, tinkami dažyti
• Diskretus dizainas, idealiai įsiderantis į lubas
