Velodyne Deep Waves 10

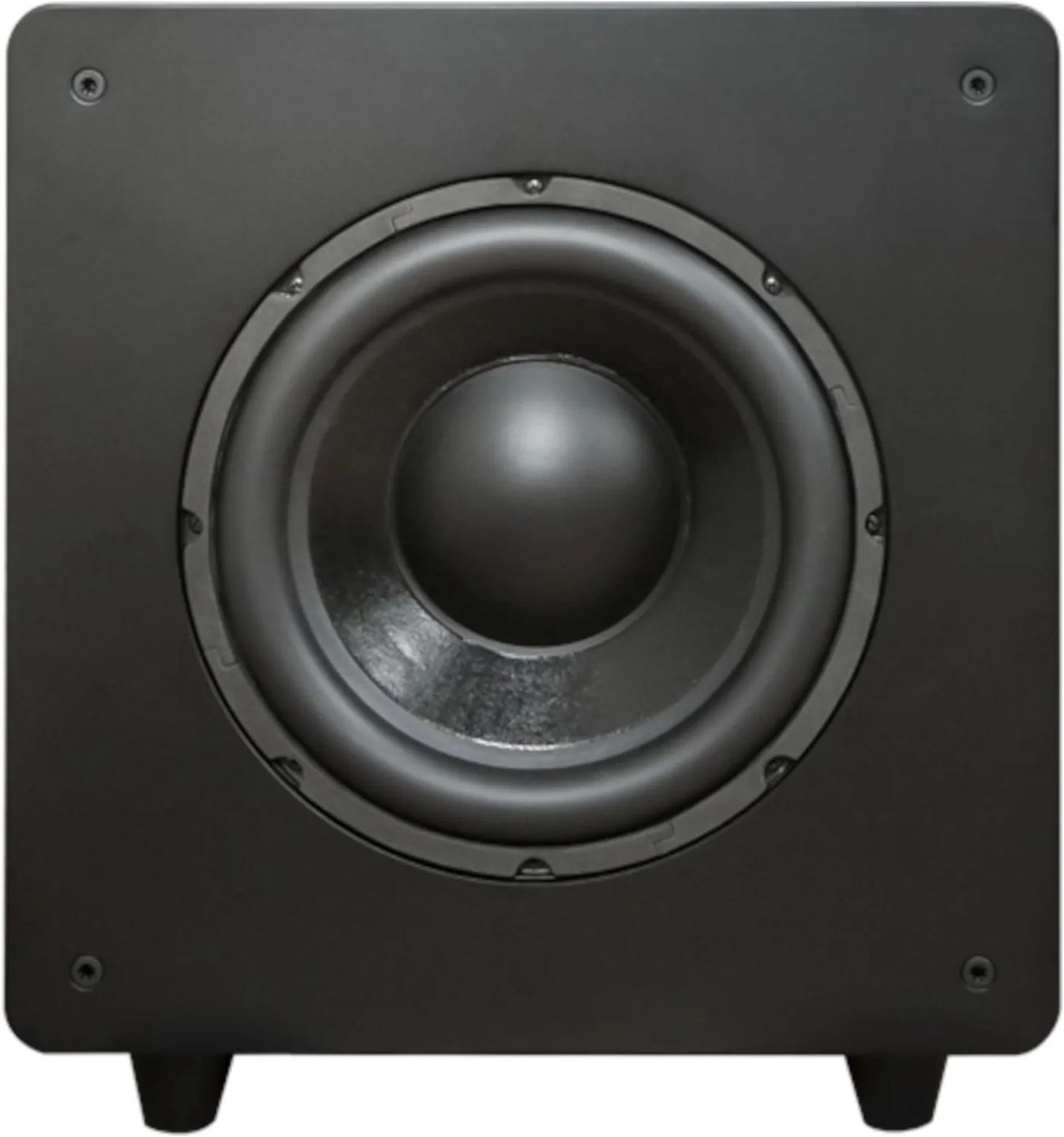

Priekinėje panelėje sumontuotas 25 cm aktyvus žemų dažnių garsiakalbis, šonuose – du pasyvūs radiatoriai, 350 W nuolatinės galios: Deep Waves 10 perima architektūrą, kurią Velodyne sukūrė ir ištobulino MicroVee serijoje. Toks derinys leidžia išgauti didelį membranos plotą kontroliuojamame tūryje, su gamintojo deklaruojamu žemųjų dažnių atkūrimu iki 28 Hz. Žemųjų dažnių garsiakalbis valdomas per iWoofer programėlę, skirtą iOS ir Android, kuri suteikia prieigą prie parametrinio ekvalaizerio ir automatinės akustinės korekcijos funkcijos.

Lengva membrana ir dosni ritė

Pagrindinis garsiakalbis naudoja popieriaus kompozito membraną – medžiagą, pasirinktą dėl jos lengvumo. Velodyne pasirinko išgaubtą kūgį, sustiprintą polipropileno struktūra, su perimetru einančia nitrilo gumos pakaba. Judančios ritės skersmuo – 6,3 cm, ji turi keturis vyniojimo sluoksnius. Toks derinys leidžia pasiekti didelę eigą išlaikant gerą linijiškumą.

Variklis paremtas dvigubo ferito magneto struktūra. Garsiakalbio krepšys yra dvigubai ventiliuojamas, kad būtų išsklaidyta stiprių apkrovų metu susidarantis karštis. Toks vėdinimas sumažina terminę kompresiją ir padeda išlaikyti garsiakalbio linijiškumą trumpalaikių signalų atkartojimo metu.

Pasyvūs radiatoriai žemųjų dažnių išplėtimui

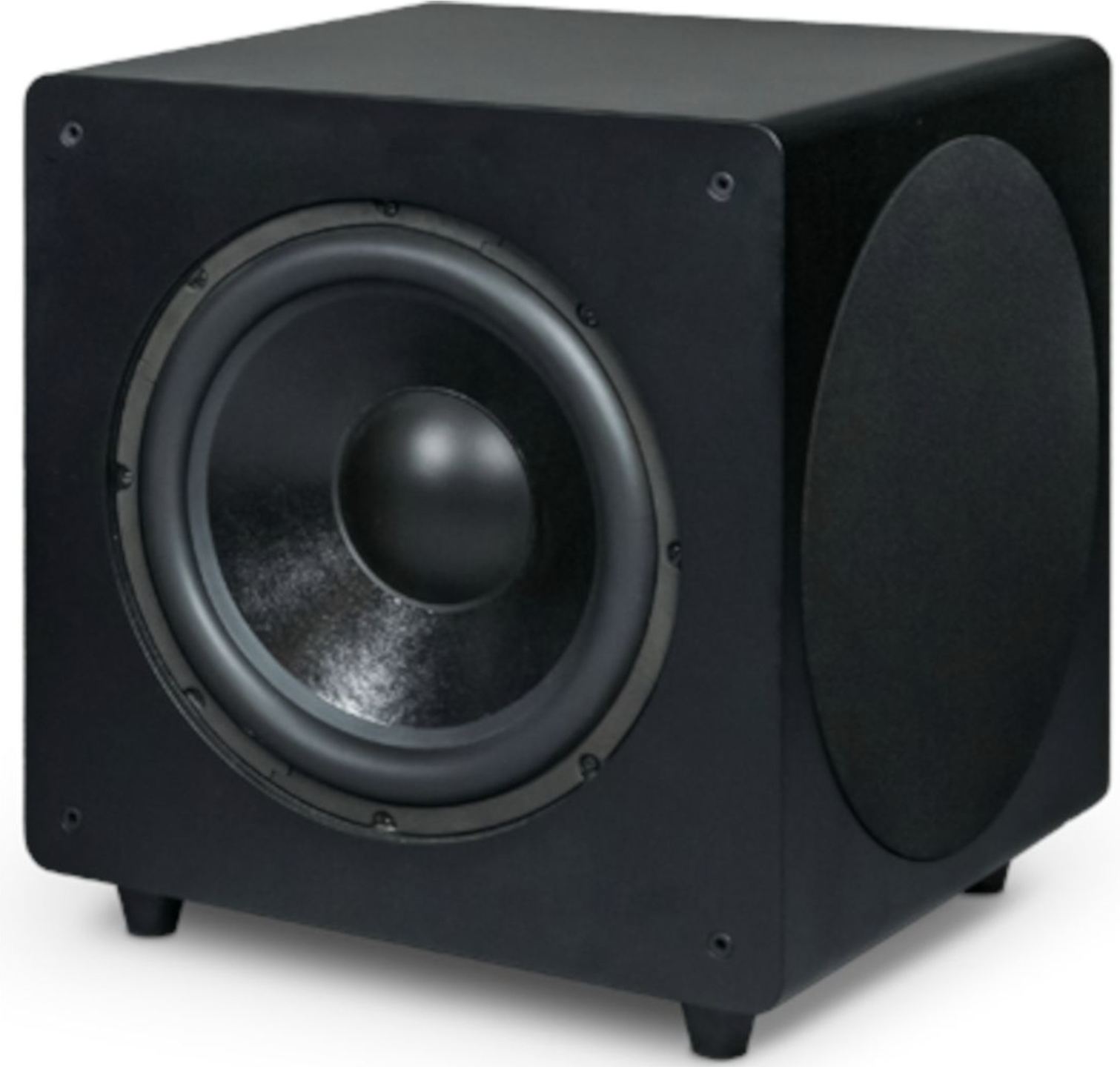

Du 25 cm pasyvūs radiatoriai šonuose dirba tandemu su aktyviu garsiakalbiu. Jie padidina bendrą oro judėjimą papildomai neapkraudami stiprintuvo, todėl leidžia nuleisti žemutinę atkuriamų dažnių ribą nedidinant korpuso tūrio.

Vis dėlto toks šoninis išdėstymas kelia tam tikrus išdėstymo apribojimus: Velodyne rekomenduoja palikti maždaug metro tarpą šonuose, kad šalia esantys daiktai nepradėtų vibruoti iš solidarumo. Siauromose patalpose ar instaliacijose, kur žemų dažnių garsiakalbį reikia įtalpinti į baldą, toks sprendimas gali riboti pastatymo galimybes.

D klasės stiprintuvas ir galios rezervas

Integruotas stiprintuvas veikia D klasėje, užtikrindamas 350 W nuolatinę ir iki 600 W impulsinę galią. Tokį stiprinimą apibūdina didelis naudingumo koeficientas ir greita impulsinė reakcija – dvi savybės, itin svarbios žemųjų dažnių atkūrimui.

Dažnių juosta apima 28 Hz–200 Hz (± 3 dB), su praplėtimu iki 25 Hz, jei priimama ± 10 dB tolerancija. Žemadažnis filtras reguliuojamas tolygiai nuo 50 Hz iki 180 Hz, su 12 dB per oktavą nuolydžiu. Fazė perjungiama tarp 0 ir 180 laipsnių; tai dvejetainis nustatymas, neleidžiantis labai tiksliai derinti, tačiau daugumoje situacijų to pakanka.

Sustiprintas MDF korpusas

Korpusas pagamintas iš 22 mm storio MDF plokštės, su vidiniais standikliais, ribojančiais parazitines rezonansijas. Matinė juoda apdaila suteikia žemų dažnių garsiakalbiui santūrų, dėmesio nepatraukiantį įvaizdį.

Matmenys (38 × 40 × 32 cm, su kojelėmis ir jungtimis) išlieka nedideli, kaip žemų dažnių garsiakalbiui su 25 cm garsiakalbiu. 21 kg svoris liudija apie tvirtą konstrukciją.

Išsami jungčių įvairovė

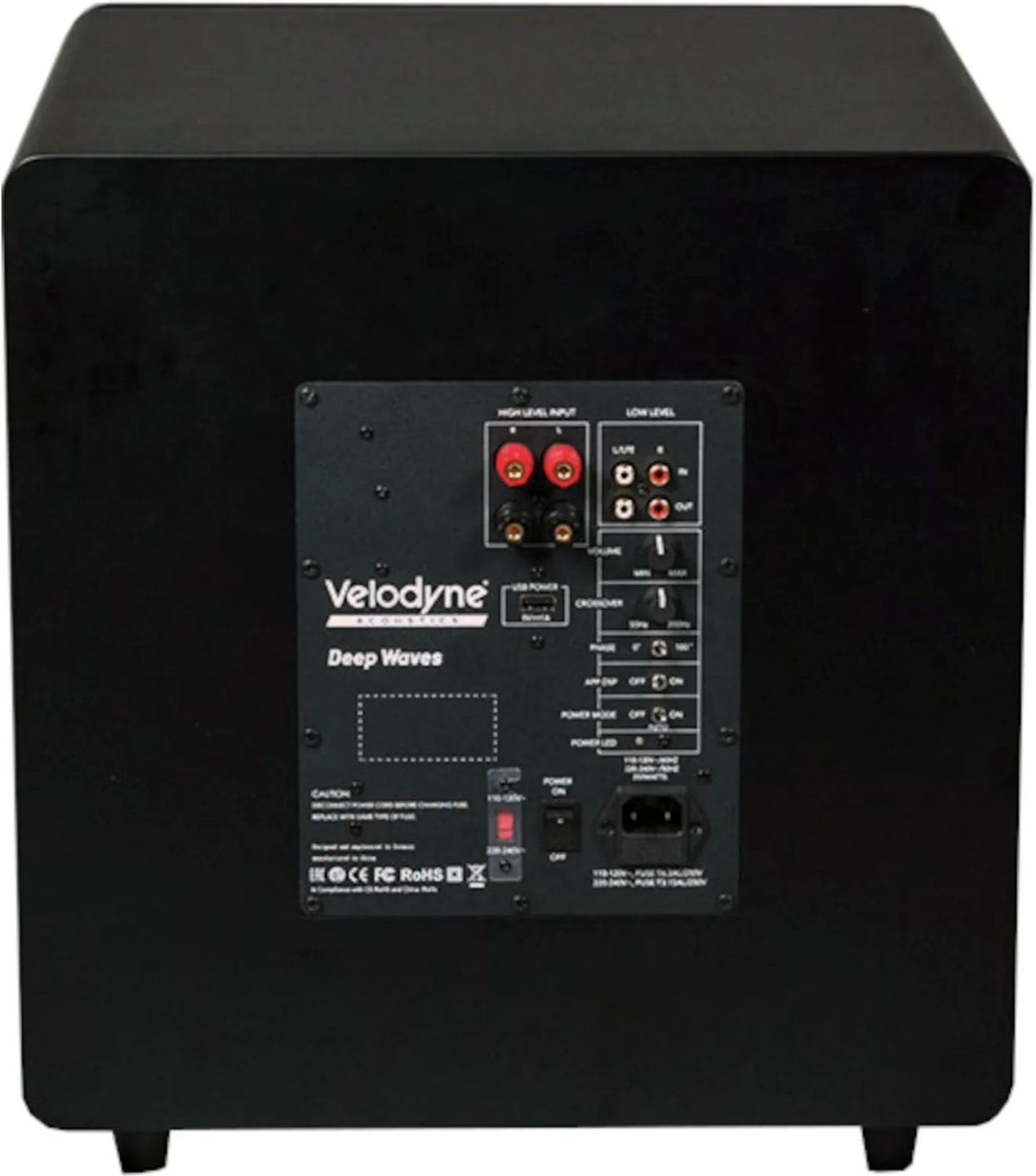

Galinėje panelėje yra auksu dengtos stereo RCA ir LFE įėjimo jungtys, taip pat aukšto lygio įėjimas su nikeliu dengtomis gnybtinėmis jungtimis. Pastaroji leidžia prijungti žemų dažnių garsiakalbį prie stiprintuvo garsiakalbių gnybtų, jei šis neturi atskiros išėjimo grandies subui.

Stereo RCA ir LFE išėjimai leidžia sujungti antrą žemų dažnių garsiakalbį grandine arba perduoti signalą į kitą įrenginį. Maitinimo selektorius turi tris padėtis: išjungta, automatinė ir įjungta. Automatinis režimas perkelia garsiakalbį į budėjimo būseną, kai nėra signalo, ir pažadina, kai tik aptinkamas garso srautas.

iWoofer programėlė: nustatymai ir akustinė korekcija

Deep Waves 10 valdomas per iWoofer programėlę, kurią sukūrė Artem Khlyupin ir kuri suderinama su kelių gamintojų žemų dažnių garsiakalbiais. Nemokama versija (iOS ir Android) leidžia patogiai nuo sofos reguliuoti sukirtimo dažnį, lygį, fazę, taip pat naudotis parametriniu ekvalaizeriu ir pritaikomais išankstiniais nustatymais.

Pro versija (5,99 €, tik iOS) prideda automatinės akustinės korekcijos funkciją. „iPhone“ mikrofonas naudojamas žemų dažnių garsiakalbio atsakui patalpoje išmatuoti, o programėlė apskaičiuoja reikalingas korekcijas. Matavimas remiasi žinoma „Apple“ mikrofonų dažninės charakteristikos kreive, todėl ši funkcija nesiūloma Android aplinkoje, kur dėl didelės jutiklių įvairovės kalibravimas tampa mažiau patikimas.

Vartotojai, gerai suprantantys ekvalaizavimo principus, gali rankiniu būdu koreguoti kelias dažnių juostas. Kitiems numatytieji nustatymai yra pakankamai solidi atspirties taškas.

Integracija namų kino ir stereo sistemose

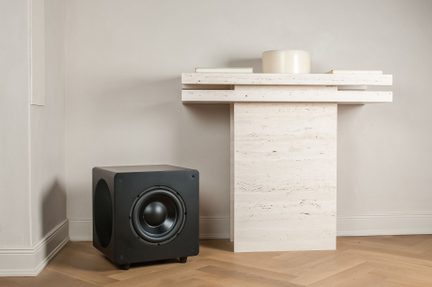

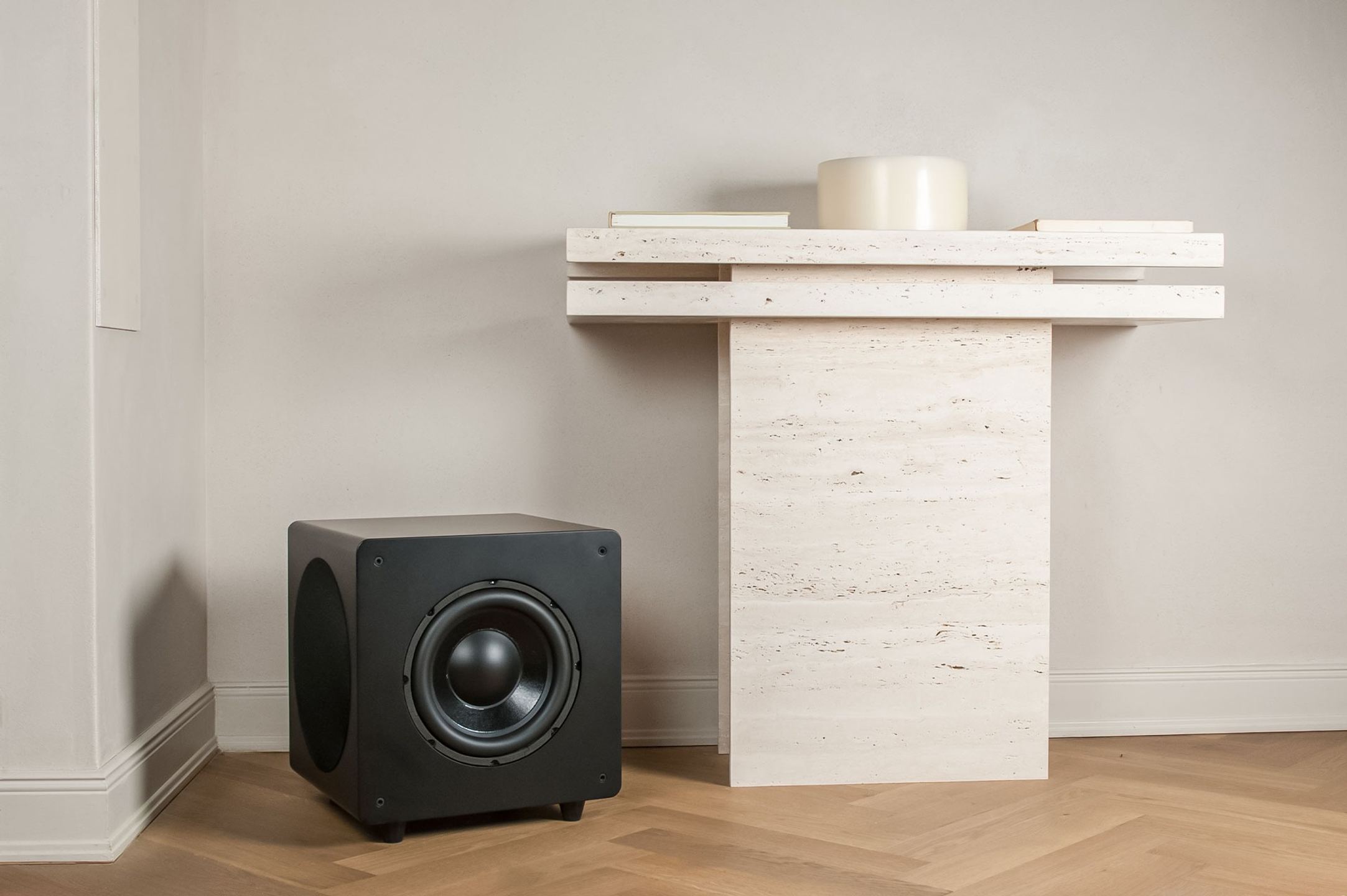

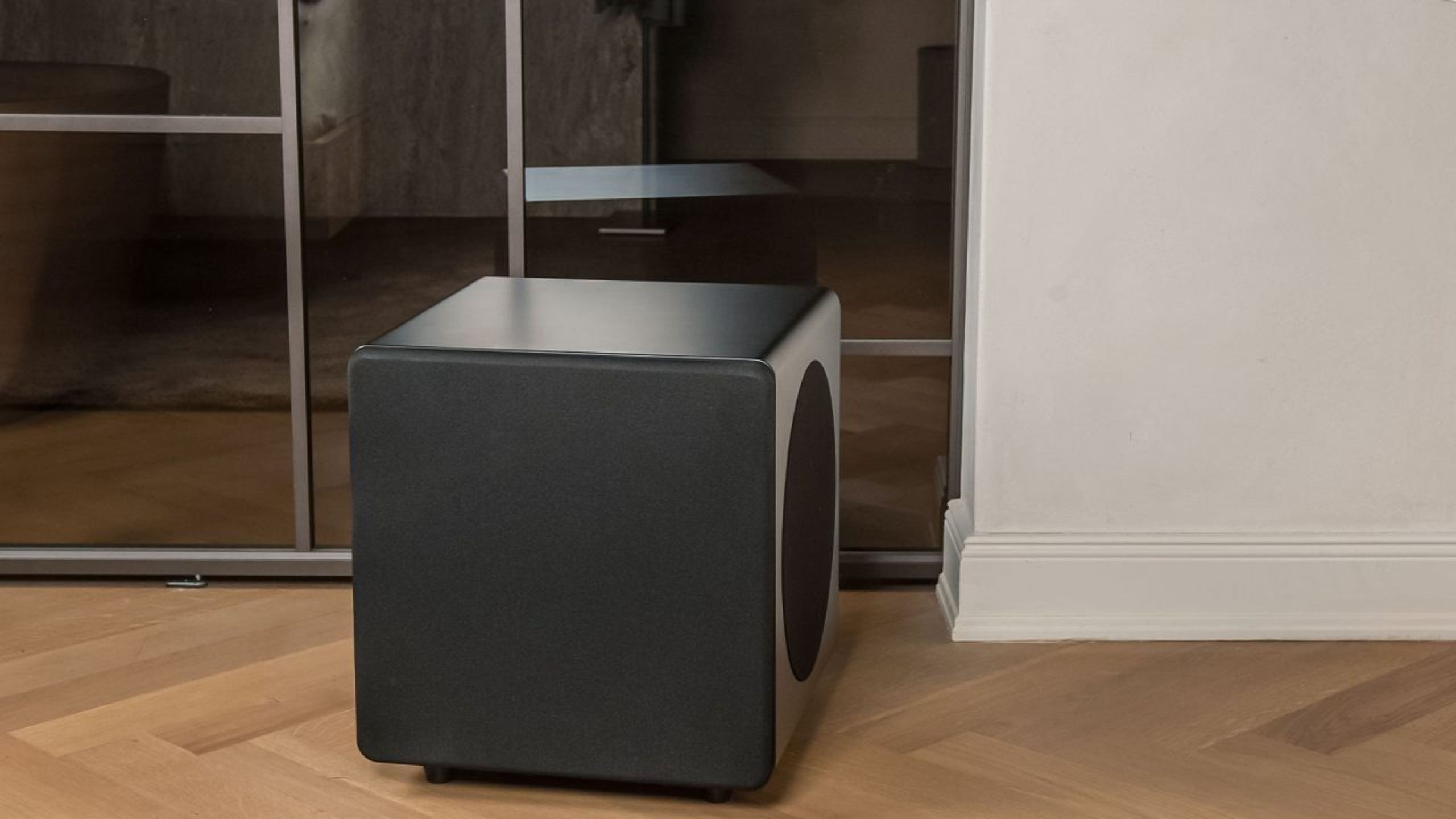

Deep Waves 10 gali papildyti garso juostą, paremti kompaktiškas stereo kolonėles ar integruotis į daugiakanalę namų kino sistemą. Universali įėjimų įvairovė palengvina prijungimą prie bet kokio tipo elektronikos – nuo senesnių hi-fi stiprintuvų iki šiuolaikinių namų kino stiprintuvų.

Sistemoje, kurią valdo AV stiprintuvas su integruota automatine akustine korekcija (Audyssey, Dirac, YPAO ir pan.), rekomenduojama išjungti iWoofer programėlės korekciją, kad būtų išvengta konfliktų tarp dviejų ekvalaizavimo sistemų.

Techninės charakteristikos

Garsiakalbiai ir radiatoriai

• Pagrindinis garsiakalbis: 25 cm, spinduliuojantis į priekį
• Pasyvieji radiatoriai: 25 cm, šoninio spinduliavimo

Stiprintuvas

• Tipas: D klasė
• Dinaminė galia: 600 W
• Nominali galia: 350 W

Akustinės savybės

• Dažninė charakteristika (± 3 dB): 28 Hz – 200 Hz
• Dažninė charakteristika (± 10 dB): 25 Hz – 280 Hz
• Žemųjų dažnių filtras: 50 Hz–180 Hz (12 dB / okt.)
• Fazė: 0 / 180 laipsnių

Konstrukcija

• Korpusas: 22 mm MDF
• Magnetinė struktūra: dvigubo ferito magneto variklis
• Žemųjų dažnių garsiakalbis: 25 cm, didelės eigos, su dvigubai vėdinamu rėmu, polipropileno membrana ir išgaubtu kūgiu
• Ritė: keturių sluoksnių, 6,3 cm

Jungtys

• Įėjimai: auksu dengti stereo RCA / LFE, nikeliu dengti aukšto lygio
• Išėjimai: auksu dengti stereo RCA / LFE
• Maitinimo jungiklis: Išjungta / Automatinis / Įjungta

Bendroji informacija

• Apdaila: matinė juoda dažyta
• Matmenys (P x A x G): 38 cm x 40 cm x 32 cm (su kojelėmis ir jungtimis)
• Svoris: 21 kg
• Siuntimo svoris: 24 kg
