Oray Pantograph 100
Oray Pantographe 100: motorizuotas lubinis laikiklis vaizdo projektoriui
Norint paslėpti didelį vaizdo projektorių pakabinamose lubose, reikia laikiklio, galinčio atlaikyti jo svorį ir tvarkingai jį nuleisti projekcijos metu. Oray Pantographe 100 atitinka šį reikalavimą: leistina apkrova siekia 100 kg, o galimi penki eigos ilgiai – nuo 1 iki 5 metrų. Jo motorizuotas mechanizmas paslepia projektorių nuo akių tarp seansų tiek tam skirtoje salėje, tiek svetainėje.
Sunkų projektorių paslėpti lubose
Tokio tipo motorizuoto laikiklio privalumas grindžiamas paprasta idėja: projektorius dingsta pakabinamose lubose, kai juo niekas nesinaudoja, o prireikus vėl nusileidžia į projekcijos padėtį. Oray Pantographe 100 pritaikytas dideliems įrenginiams, jo leistina apkrova yra 100 kg, todėl jis turi atsargos net ir didžiausiems projektoriams, įskaitant objektyvą ir korpusą. Tarp dviejų naudojimų lubos išlieka tvarkingos išvaizdos, be matomos įrangos.

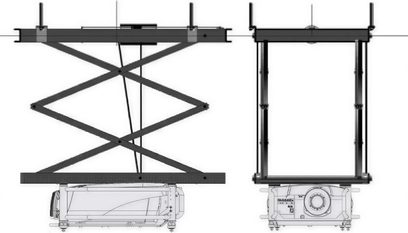

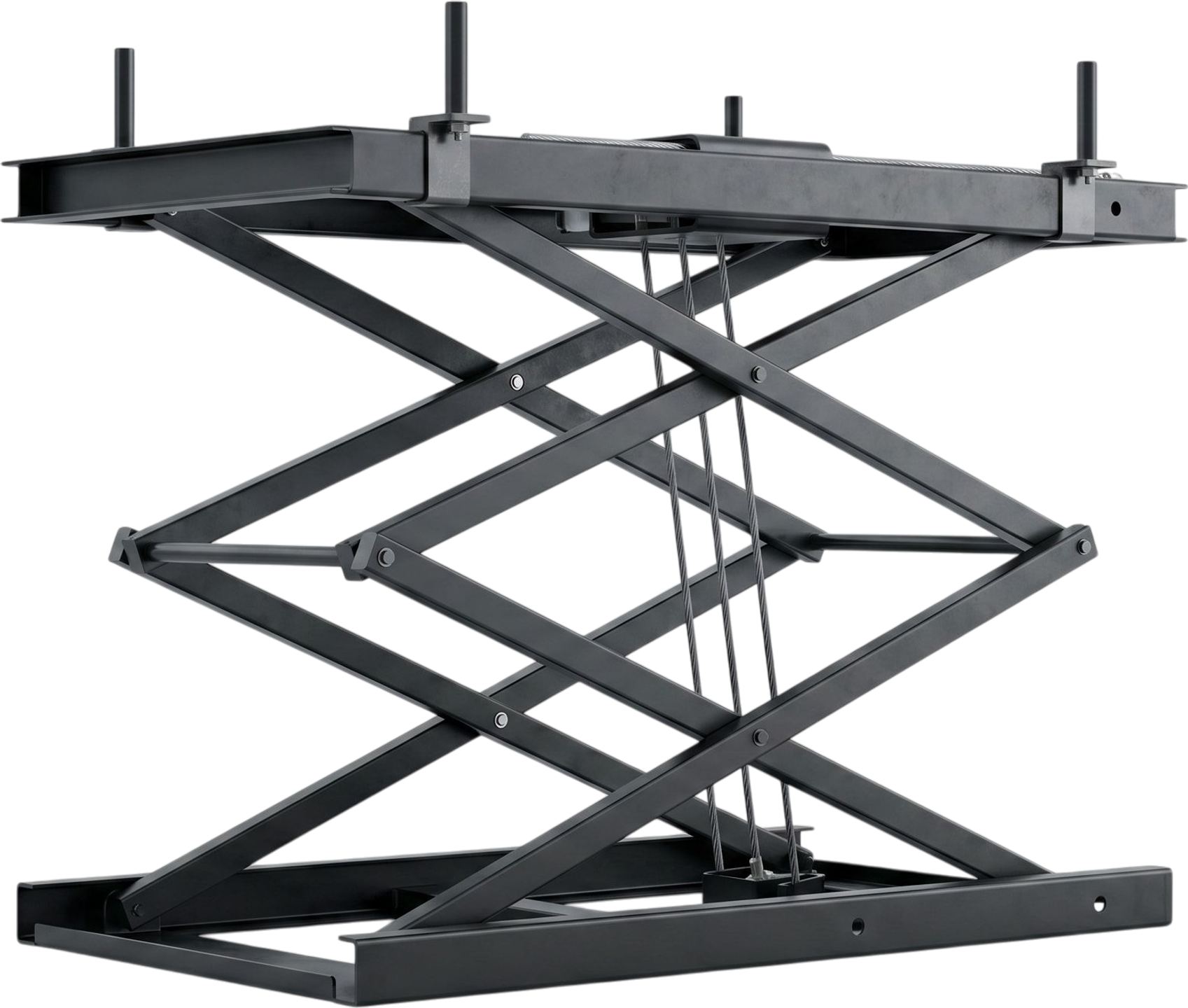

Motorizuotas žirklinis mechanizmas
Judėjimas vyksta naudojant artikuliuotą žirklinę svirtį, iš čia ir pantografo pavadinimas. Išsiskleisdamas mechanizmas vertikaliai nuleidžia platformą, ant kurios laikomas projektorius, o po to pakelia ją lygiai prie lubų. Platformos matmenys – 111 x 65 centimetrai, tai paviršius, ant kurio telpa platūs korpusai be išsikišimo. Sulankstytas visas įrenginys išlieka gana plokščias – nuo 20 iki 30 centimetrų aukščio, priklausomai nuo versijos, todėl viršuje reikia numatyti ribotą pakabinamų lubų gylį.
Kataloge – penki nuleidimo ilgiai
Penki modeliai apima nuleidimą nuo 1 iki 5 metrų. Pasirinkimas priklauso nuo atstumo tarp laikančiųjų lubų, prie kurių tvirtinamas laikiklis, ir plokštumos, kurioje projektorius turi stabilizuotis projekcijai. Kuo eiga ilgesnė, tuo mechanizmas sunkesnis ir didesnis sulankstytas, tai tiesiogiai matyti pagal grynąjį svorį – nuo 32 kg 1 metro versijoje iki 76 kg 5 metrų versijoje.
| Nuoroda | Nuleidimas | Aukštis sulanksčius | Grynasis svoris |
|---|---|---|---|
| SVP0401 | 1 m | 20 cm | 32 kg |
| SVP0402 | 2 m | 22 cm | 41 kg |
| SVP0403 | 3 m | 24 cm | 56 kg |
| SVP0404 | 4 m | 26 cm | 71 kg |
| SVP0405 | 5 m | 30 cm | 76 kg |
Maitinimas ir valdymas iš elektros tinklo
Nuleidimą ir pakėlimą valdo 220 voltų vienfazis variklis. Du galiniai jungikliai, reguliuojami tiesiogiai ant variklio, nustato viršutinę ir apatinę padėtis ir, kartą sureguliavus įrengimą, kiekvieno ciklo metu grąžina projektorių į tą pačią vietą. Valdymui naudojamas vienpolis trijų padėčių jungiklis: pakėlimas, nuleidimas ir sustabdymas. Šis valdymo elementas nepridedamas. Montuotojas jį parenka ir prijungia pagal norimą integraciją – sieninis jungiklis arba namų automatikos valdymas.
Apkrovos montavimas ir saugumas
Saugumą užtikrina integruotas Stop-chute įtaisas, kuris sustabdo nusileidimą nutrūkus pavarai ir sulaiko platformą. Vis dėlto dėl apkrovos svorio būtinas rimtas tvirtinimas. Reikia sudėti laikiklio masę – nuo 32 iki 76 kg, priklausomai nuo versijos – ir projektoriaus svorį, o tada visą apkrovą perkelti į laikančiąją konstrukciją, o ne į standartinių pakabinamų lubų plokštes. Praėjimo angos lubose įrengimas priklauso integracinei staliaus darbų daliai ir turi būti numatytas dar prieš pradedant darbus.
Dokumentacija
Anglų
Techninės charakteristikos
Bendras pristatymas
- Laikiklio tipas: motorizuotas lubinis laikiklis
- Mechanizmas: žirklinis pantografas
Mechaninės charakteristikos
- Maksimali apkrova: 100 kg
- Platformos matmenys: 111 x 65 cm
- Galimi nuleidimo ilgiai: 1 m, 2 m, 3 m, 4 m, 5 m
- Versijų skaičius: 5
Variklis ir valdymas
- Variklio maitinimas: 220 V vienfazis
- Galinės padėtys: 2, reguliuojamos ant variklio
- Valdymas: vienpolis 3 padėčių jungiklis, pakėlimas / nuleidimas / sustabdymas (nepridedamas)
Sauga
- Integruotas apsaugos nuo kritimo įtaisas
Galimos nuorodos
- SVP0401
- Eigos ilgis: 100 cm
- Nuleidimas: 1 m
- Uždaryto laikiklio aukštis: 20 cm
- Grynasis svoris: 32 kg
- SVP0402
- Eigos ilgis: 200 cm
- Nuleidimas: 2 m
- Uždaryto laikiklio aukštis: 22 cm
- Grynasis svoris: 41 kg
- SVP0403
- Eigos ilgis: 300 cm
- Nuleidimas: 3 m
- Uždaryto laikiklio aukštis: 24 cm
- Grynasis svoris: 56 kg
- SVP0404
- Eigos ilgis: 400 cm
- Nuleidimas: 4 m
- Uždaryto laikiklio aukštis: 26 cm
- Grynasis svoris: 71 kg
- SVP0405
- Eigos ilgis: 500 cm
- Nuleidimas: 5 m
- Uždaryto laikiklio aukštis: 30 cm
- Grynasis svoris: 76 kg
Dažniausiai užduodami klausimai
Ar valdymo perjungiklis tiekiamas su laikikliu?
Ne. Valdymas atliekamas naudojant nepateiktą vienpolį trijų padėčių perjungiklį. Jį, taip pat jo laidyną, reikia numatyti atskirai, pasirenkant tarp laidinio sieninio valdymo ir integravimo į namų automatikos sistemą.
Kaip nustatyti reikiamą eigos ilgį?
Išmatuokite aukštį tarp laikančiųjų lubų, prie kurių tvirtinamas laikiklis, ir žemiausio taško, kuriame projektorius turi sustoti, kad projektuotų tinkamomis sąlygomis. Ši vertė padeda pasirinkti vieną iš penkių versijų – nuo 1 iki 5 metrų. Geriau rinktis eigą, kuri yra kuo artimesnė realiam poreikiui, o ne per didelį nusileidimą, kuris yra sunkesnis ir užima daugiau vietos, kai yra sulankstytas.
Kokį elektros maitinimą reikia numatyti?
Variklis veikia nuo 220 V vienfazės srovės. Iki laikiklio turi būti atvestas jungikliu valdomas elektros maitinimas, o tai suplanuojama su elektriku montuojant į lubas.
Ar projektorius kiekvieną kartą nusileisdamas grįžta tiksliai į tą pačią padėtį?
Taip, atlikus nustatymus. Abi eigos ribos nustatomos ant variklio, kad būtų įsimintos viršutinė ir apatinė padėtys. Todėl platforma kiekvieno ciklo metu sustoja tame pačiame taške, taip išsaugodama vaizdo išlygiavimą be būtinybės kartoti reguliavimą.
Prie kokio tipo lubų galima pritvirtinti laikiklį?
Ant tikrai laikančios konstrukcijos, galinčios atlaikyti laikiklio ir projektoriaus svorį. Dekoratyvinių pakabinamų lubų plokščių nepakanka: tvirtinimas turi būti perkeltas į perdangą, karkasą arba atitinkamai tam pritaikytą metalinę konstrukciją.
Kuo Pantographe 100 skiriasi nuo Oray asortimento mini pantografų?
Pagal apkrovą ir eigą. Prekės ženklo mini pantografai išlieka pritaikyti lengviems prožektoriams ir trumpiems nuleidimams. Pantografas 100 pakelia iki 100 kg leistinos apkrovos ir leidžia nuleisti iki 5 metrų, todėl jis skirtas sunkiems prietaisams ir dideliam lubų aukščiui.
Ar reikia angos, kad būtų galima visiškai paslėpti projektorių?
Mechanizmas pakelia projektorių prie pat lubų, tačiau angos apdaila, liukas ar uždengimo apdailos elementas, į laikiklį neįeina. Ši dalis sprendžiama integruotais staliaus darbais ir paruošiama prieš montavimą, kad lubos būtų idealiai uždarytos.
