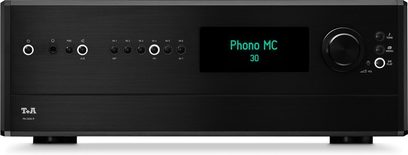

T+A PA 2500 R juodas

Dvigubai aukštesnis už PA 2000 R, šis integruotas stereofoninis stiprintuvas naudoja tą pačią schemą, tačiau suteikia jai daugiau galimybių: dvigubai didesnius šilumos radiatorius, du maitinimo šaltinius vietoje vieno ir platesnį jungčių pasirinkimą. T+A gaminamas Herford mieste, Vokietijoje, jis be vargo valdo kolonėles, garsėjančias kaip sunkiai valdomos, ir gali būti valdomas tiek iš priekinio skydelio, tiek visos T+A sistemos nuotolinio valdymo pultu.

PA 2000 R schema su dvigubai didesne atsarga

T+A pasirinko retą sprendimą aukštesnės klasės modeliui: PA 2500 R elektroninės plokštės yra visiškai tokios pačios kaip PA 2000 R, net ir spausdintinių takelių išdėstymas. Skirtumai slypi aplink šias plokštes. Radiatoriai yra dvigubai didesni, korpuso aukštis padidintas nuo 8,2 iki 16,5 cm, kad tilptų du maitinimo blokai, o filtravimo talpa padvigubinta iki 120 000 µF.

Atitinkamai didėja ir galia: 140 W vienam kanalui esant 8 Ω, 280 W esant 4 Ω ir 560 W esant 2 Ω, palyginti su mažesnio modelio 100, 200 ir 300 W. Tai, kad galia padvigubėja kiekvieną kartą perpus sumažėjus impedansui, rodo, jog išėjimo pakopai netrūksta srovės. Kolonėlė, kurios impedansas tam tikruose dažniuose smarkiai krinta arba kurios fazė yra nepastovi, išlieka kontroliuojama. Rodiklis esant 2 Ω apibūdina gebėjimą atlaikyti trumpalaikius impedanso kritimus, nors gamintojas reikalauja naudoti kolonėles, kurių nominalusis impedansas yra bent 4 Ω.

Elektronika iš aukščiausios klasės HV serijos

PA 2500 R taikomi High Voltage įrenginių, etaloninės T+A gaminių serijos, principai. Jo konstrukcija yra dviguba monofoninė: kairysis ir dešinysis kanalai turi atskiras identiškas plokštes ir yra atskirti net mechaniškai. Šiose dviejose plokštėse sutelktos įėjimo pakopa, garsumo reguliavimas, įtampos stiprinimas ir srovės stiprinimas; jos įrengtos už didžiojo radiatoriaus, atokiau nuo maitinimo šaltinio.

Įėjimo pakopos pagrindas – diferencialinis kaskodinis stiprintuvas su rankomis atrinktais J-FET tranzistoriais, sudarytas vien iš diskrečiųjų komponentų, be integruoto operacinio stiprintuvo. Pasiektas tiesiškumas leidžia beveik apsieiti be bendrojo neigiamo grįžtamojo ryšio – T+A tai laiko lemiamu veiksniu dinamikai. Toliau eina įtampos stiprinimo pakopa: kryžminis kaskodinis diferencialinis stiprintuvas, po jo – A klasės didelio signalo pakopa, o tada simetrinė srovės pakopa, valdoma MOSFET tranzistoriais ir aprūpinta bipoliniais išėjimo tranzistoriais su temperatūros sekimu. Šiuose tranzistoriuose integruoti temperatūros matavimo diodai, palaikantys pastovias jų darbo sąlygas nepriklausomai nuo apkrovos. Įtampos ir srovės pakopos viena nuo kitos galvaniškai izoliuotos, todėl garsiakalbių grąžinamos srovės negali patekti į jautrias pakopas.

Techninėse charakteristikose rezultatą atspindi galios pakopos dažnių juosta nuo 1 Hz iki 150 kHz, 60 V/µs signalo kitimo sparta ir mažesni nei 0,02 % harmoniniai iškraipymai. Pirminio stiprintuvo dalies iškraipymai nesiekia 0,001 %, A svertinis signalo ir triukšmo santykis yra 109 dB, o kanalų atskyrimas viršija 90 dB.

Impulsinis maitinimo šaltinis vietoje didelio transformatoriaus

Dauguma tokios galios stiprintuvų naudoja masyvų toroidinį transformatorių, o T+A R serijai sukūrė stabilizuotą impulsinį maitinimo šaltinį su aukšto dažnio sinusine banga. Kiekvienas iš dviejų PA 2500 R blokų gali tiekti iki 1 200 W. Stabilizuotas maitinimo šaltinis palaiko įtampą net tada, kai muzikai reikia staigių srovės šuolių, o įprasto transformatoriaus įtampa per tokias viršūnes šiek tiek sumažėja.

Šis pasirinkimas paaiškina palyginti nedidelį 14,5 kg svorį įrenginio, galinčio pasiekti 280 W esant 4 Ω. Aukščiausios klasės įrangoje toks sprendimas vis dar retesnis nei linijinis transformatorius ir yra vienas iš techninių R serijos išskirtinumų: gamintojas pasirinko greitą reakciją ir įtampos stabilumą, o ne vario ir geležies masę.

Garsumo reguliavimas relėmis, tono ir fiziologinė korekcija

Garsumą reguliuoja ne potenciometras, o tiksliųjų rezistorių tinklas, perjungiamas sandariomis bistabiliomis relėmis su paauksuotais kontaktais, 1 dB žingsniais. Šis sprendimas užtikrina tikslų abiejų kanalų balansą visais garsumo lygiais, net ir klausantis labai tyliai, kai įprasti potenciometrai dažnai pasižymi nedideliu disbalansu. Sandarioms relėms nebaisios nei dulkės, nei oksidacija bėgant metams.

Žemųjų ir aukštųjų dažnių reguliavimo diapazonas siekia nuo -6 iki +8 dB, o kiekvieną kanalą galima reguliuoti atskirai – tai naudinga kompensuojant patalpos asimetriją. FLAT mygtukas relėmis visiškai apeina šiuos reguliatorius, ir dažninė charakteristika vėl tampa visiškai tiesinė. Fiziologinė korekcija, kuri esant mažam garsumui sustiprina žemuosius ir aukštuosius dažnius, kad kompensuotų sumažėjusį ausies jautrumą, turi tris lygius, pasirenkamus pagal kolonėlių efektyvumą ir patalpos dydį. Meniu taip pat leidžia nustatyti garsumą įjungus įrenginį ir didžiausią garsumą – tai praktiška namuose, kur sistema naudojasi keli žmonės.

Septyni analoginiai įėjimai ir dvi gnybtų poros

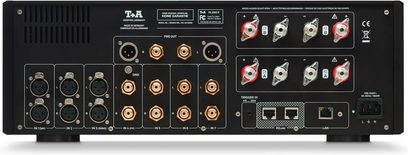

Jungtys yra tik analoginės: trys simetriniai XLR įėjimai ir keturi nesimetriniai RCA įėjimai, visi su lizdais iš nemagnetinių medžiagų ir paauksuotais kontaktais, prisuktais prie aliuminio galinio skydelio. Todėl skaitmeninis šaltinis (tinklo grotuvas, televizorius, kompiuteris) jungiamas per išorinį keitiklį arba R serijos daugiašaltinį grotuvą. Ketvirtajame įėjime galima įrengti pasirenkamą fonokorektoriaus modulį: judančio magneto (MM) versiją su 16 talpos verčių arba judančios ritės (MC) versiją su 16 apkrovos impedanso verčių; patefono laidui numatytas įžeminimo gnybtas.

Du pirminio stiprintuvo išėjimus, RCA ir XLR, galima įjungti iš priekinio skydelio, norint prijungti galios stiprintuvą, aktyviąsias kolonėles arba žemųjų dažnių kolonėlę. Kolonėlėms skirtos dvi poros nemagnetinio žalvario gnybtų su rodžiu dengtais kontaktiniais paviršiais leidžia prijungti dviem kabeliais, naudojant režimą, kuris abu išėjimus perjungia kartu, arba prijungti antrą kolonėlių porą kitame kambaryje. T+A rekomenduoja kabelius su šakutiniais antgaliais. Priekiniame skydelyje įrengtas ausinių lizdas.

Mechaniškai apdirbtas nemagnetinis aliuminio korpusas

Visas korpusas, įskaitant pagrindą, pagamintas iš storasienio aliuminio, mechaniškai apdirbto iš vientiso ruošinio ir ekstruzinių profilių, tada rankomis šlifuoto ir padengto kietuoju anodavimo sluoksniu, su sidabrine arba juoda apdaila. T+A korpusui ir komponentams naudoja tik nemagnetines medžiagas, kad išvengtų magnetinio lauko sukeliamų iškraipymų. Valdymo elektronika įrengta priekinio skydelio profilyje, kuris atlieka ekranavimo funkciją, o aliuminio kojelėse integruoti vibracijas izoliuojantys neopreno žiedai.

Komponentai pasirenkami vadovaujantis ta pačia logika: žėručio kondensatoriai su sidabriniais elektrodais, neinduktyvūs rezistoriai, mažatriukšmiai tikslieji garso rezistoriai. 46 cm pločio, 40,5 cm gylio ir 16,5 cm aukščio įrenginiui reikia tvirto baldo ir 10 cm laisvos vietos aplinkui šilumai išsklaidyti. Įrenginių krūvoje jis turi būti viršuje, o ant jo viršutinio dangčio negalima nieko dėti.

Valdymas, apsaugos ir integravimas į namų automatizavimo sistemas

Priekinio skydelio fluorescencinis ekranas su reguliuojamu ryškumu dideliais simboliais rodo šaltinį ir garsumą; papildomai galima įjungti lygio matuoklį. Mygtukai šviečia baltai arba įvairiomis spalvomis pagal išėjimų būseną, o kiekvieną įėjimą galima pervadinti naudojant SRC 1 nuotolinio valdymo pultą ir jo raidinę skaitmeninę klaviatūrą. R2-Link magistralė sujungia PA 2500 R su kitais R serijos įrenginiais ir leidžia visą sistemą valdyti vienu pultu. Prijungus šios serijos daugiašaltinį grotuvą, valdymą perima T+A programėlė, skirta iOS ir Android. Tinklo prievadas leidžia prijungti Crestron arba AMX tipo namų automatizavimo sistemas.

Apsaugos grandinė veikia už signalo kelio ribų. Ji nuolat lygina signalą prieš išėjimo pakopą su išėjimo signalu ir atjungia reles vos aptikusi neatitikimą, taip pat perkaitimo arba trumpojo jungimo atveju. Apsauga nuo signalo viršūnių ribojimo sumažina garsumą, jei stiprintuvas pradeda persisotinti, prieš tai įspėjusi raudonai užsidegančiu kolonėlių mygtuku. Ją galima išjungti meniu.

Techninės charakteristikos

Tipas ir architektūra

• Tipas: integruotasis stiprintuvas
• Įėjimo pakopos: pirminis stiprintuvas + galios pakopa

Pirminio stiprintuvo charakteristikos

• Dažninė charakteristika: 0,5 Hz – 300 kHz (+0 / −3 dB)
• Signalo ir triukšmo santykis: 105 dB nesvertinis, 109 dB svertinis pagal A
• Iškraipymai:
  • Harmoniniai: < 0,001 %
  • Intermoduliaciniai: < 0,001 %
• Kanalų atskyrimas: > 90 dB

Garso reguliavimas

• Fiziologinė korekcija: įjungiama ir išjungiama, reguliuojama pagal garsiakalbių efektyvumą
• Tembro reguliavimas: įjungiamas ir išjungiamas, reguliuojamas nepriklausomai kiekvienam kanalui
  • Žemieji dažniai: nuo −6 iki +8 dB
  • Aukštieji dažniai: nuo −6 iki +8 dB

Garso įėjimai ir išėjimai

• Aukšto lygio RCA įėjimai: 4
  • Įėjimo jautrumas: nuo 250 mV iki 4 Veff
  • Įėjimo varža: 20 kΩ
• XLR įėjimai: 3
  • Įėjimo jautrumas: nuo 500 mV iki 8 Veff
  • Įėjimo varža: 5 kΩ
• Pasirenkamas patefono įėjimas su judančiu magnetu (MM): nuo 1 iki 5 mV, 16 talpų
• Pasirenkamas patefono įėjimas su judančia rite (MC): nuo 60 iki 1000 µV, 16 varžų
• Ausinių išėjimas: 50 Ω
• Pirminio stiprintuvo RCA išėjimas:
  • Nominalus lygis: 1 Veff
  • Maksimalus lygis: 9,5 Veff
  • Varža: 75 Ω
• Pirminio stiprintuvo XLR išėjimas:
  • Nominalus lygis: 1,45 Veff
  • Maksimalus lygis: 19,6 Veff
  • Varža: 75 Ω
• Tiesioginio praleidimo režimas daugiakanaliam garsui: konfigūruojamas simetrinis 3 įėjimas arba nesimetrinis 5 įėjimas

Galios pakopos charakteristikos

• Vieno kanalo išėjimo galia:
  • Esant 8 Ω: 140 W
  • Esant 4 Ω: 280 W
  • Esant 2 Ω: 560 W
• Dažninė charakteristika: 1 Hz – 150 kHz (+0 / −3 dB)
• Įtampos didėjimo sparta: 60 V/µs
• Slopinimo koeficientas: > 65
• Bendrieji harmoniniai iškraipymai: < 0,02 %

Valdymas ir komplekte esantys priedai

• Valdymo sąsaja: R2-Link
• Paleidimo įėjimas: nuo +5 iki +20 V per adapterį nuotoliniam įjungimui
• Nuotolinio valdymo pultas: SRC 1

Maitinimas ir energijos sąnaudos

• Maitinimas: 100–120 V arba 200–240 V, 50–60 Hz
• Filtravimo talpa: 120000 µF
• Maksimalios energijos sąnaudos: 2000 W
• Energijos sąnaudos budėjimo režimu: < 0,5 W

Matmenys ir svoris

• Matmenys (A × P × G): 16,5 × 46 × 40,5 cm
• Svoris: 14,5 kg
