T+A M 40 HV

2018 m. minėdama savo keturiasdešimtmetį, T+A nusprendė sukurti paskutinę grandinės grandį – tą, kuri gauna signalą iš pirminio stiprintuvo ir tiekia kolonėlėms energiją, išjudinančią jų membranas. Rezultatas – 52 kg sveriantis monoblokas, kuriame įėjimo lempos derinamos su išėjimo tranzistoriais, o du veikimo režimai pasirenkami pagal kolonėles ir klausymosi garsumą. Stereofoniniam klausymuisi reikia dviejų vienetų, po vieną kiekvienai kolonėlei.

Jubiliejinis leidimas, likęs kataloge

Visas pavadinimas, M 40 HV Anniversary Edition, apibendrina projektą: „40“ žymi keturis gamintojo iš Herford, Vestfalijoje, dešimtmečius, o „HV“ reiškia High Voltage – prekės ženklo technologiją, pagal kurią tranzistorinės pakopos veikia esant aukštai įtampai, siekiant geresnio tiesiškumo ir platesnės dažnių juostos. Iš pradžių paskelbtas tik jubiliejiniams metams, M 40 HV vis dar priklauso HV serijai ir yra galingiausias T+A stiprintuvas, pranokstantis stereofoninį stiprintuvą A 3100 HV. Jis natūraliai dera su tos pačios serijos pirminiais stiprintuvais (P 3100 HV, SDX 3100 HV, PSD 3100 HV), tačiau per RCA ir XLR įėjimus gali būti jungiamas prie bet kurio aukščiausios klasės pirminio stiprintuvo.

6SN7 lempos įėjime, tranzistoriai išėjime

Galios stiprintuvą sudaro trys nuoseklios pakopos: įėjimo pakopa, kuri priima signalą, įtampos pakopa, kuri jį sustiprina, ir srovės pakopa, kuri tiekia garsiakalbiams valdyti reikalingą srovę. Pirmąją T+A patiki atrinktoms 6SN7 lempoms, sujungtoms kaip simetrinis diferencialinis stiprintuvas visiškai lempinėje kaskodinėje grandinėje. Jos veikia A klasėje, tai yra jų elementai nuolat praleidžia srovę, užuot pasidaliję kintamojo signalo pusperiodžius: taip pasiekiami mažiausi įmanomi iškraipymai, tačiau šiluma išskiriama net ir negrojant muzikai.

Toliau esanti įtampos pakopa paremta aukštos įtampos lauko tranzistoriais (J-FET), kurių veikimas artimas triodo veikimui, ir taip pat veikia grynoje A klasėje. Būtent ji užtikrina visą įrenginio stiprinimą – 50 kartų. Srovės pakopos įtampos nestiprina (stiprinimo koeficientas 1): jos priima signalą per valdymo MOSFET tranzistorius, o tada perduoda jį dvidešimčiai bipolinių tranzistorių su žiediniu emiteriu, pasirinktų dėl gebėjimo tiekti dideles sroves plačioje dažnių juostoje.

T+A nusprendė visiškai atsisakyti bendrojo neigiamo grįžtamojo ryšio – metodo, kuriuo dalis išėjimo signalo grąžinama į įėjimą, kad būtų ištaisytos stiprintuvo paklaidos. Tiesiškumą čia užtikrina kiekvienam vienetui gamykloje suderinti ir sukalibruoti komponentai. Prekės ženklo paskelbti matavimai nurodo dažnių diapazoną nuo 1 Hz iki 150 kHz, 65 V/µs įtampos kitimo spartą (greitį, kuriuo išėjimo įtampa seka staigius signalo pokyčius), didesnį nei 114 dB signalo ir triukšmo santykį bei mažesnius nei 0,009 % iškraipymus esant 5 W galiai ir 4 Ω apkrovai.

Dvi pasirenkamos maitinimo įtampos

Gale esantis slankusis jungiklis keičia išėjimo pakopų maitinimo įtampą, o kartu ir stiprintuvo pobūdį. High Current režimu išėjimo pakopos veikia esant ±50 V įtampai, o jų ramybės srovė padidėja daugiau nei dvigubai: tuomet M 40 HV tiekia iki 60 W grynoje A klasėje, o vėliau iki 250 W AB klasėje – režimu, kuriame, peržengus A klasės veikimo sritį, tranzistoriai paeiliui apdoroja kiekvieną signalo pusperiodį. T+A rekomenduoja šį režimą su didelio efektyvumo kolonėlėmis ir klausantis įprastu garsumu, taigi daugumoje namų naudojimo situacijų.

High Power režimu naudojama visa ±100 V įtampa. Vardinė galia padidėja iki 550 W esant 8 Ω apkrovai ir 1 000 W esant 4 Ω apkrovai (570 ir 1 070 W pikinė galia), o esant 2 Ω apkrovai viršija 1 500 W. Prekės ženklas rekomenduoja jį su kolonėlėmis, kurių varža viršija 6 Ω, ir kai reikia didelio galios rezervo, pavyzdžiui, naudojant mažo jautrumo grindines kolonėles didelėje patalpoje. Taigi 60 W A klasėje ir 250 W AB klasėje rodikliai taikomi tik High Current režimui.

Du srovės stiprintuvai viename korpuse

Kiekviename M 40 HV yra dvi nepriklausomos srovės pakopos, kurių kiekviena gali tiekti 1 000 W ir yra prijungta prie atskiros rodžiu padengtų gryno žalvario gnybtų poros. Pagal numatytąją nuostatą šios dvi pakopos veikia lygiagrečiai, o jų srovės tiekimo pajėgumas sumuojamas. Tuomet visos keturios išėjimo relės veikia kartu, todėl sumažėja stiprintuvo vidinė varža, o slopinimo koeficientas viršija 115 esant 4 Ω apkrovai. Šis koeficientas nusako stiprintuvo gebėjimą stabdyti garsiakalbio membraną pasibaigus signalui: kuo jis didesnis, tuo geriau valdomi žemieji dažniai. Naudojant kolonėles su viena gnybtų pora, abu išėjimus galima prijungti dviem atskirais kabeliais; naudojant dvi gnybtų poras, šiuo režimu taip pat galimas dvilaidis prijungimas.

Dvigubo stiprinimo padėtyje kiekviena pakopa apdoroja dalį dažnių spektro: viena maitina žemųjų dažnių sekciją, kita – vidutinių ir aukštųjų dažnių sekciją kolonėlėse su dviem gnybtų poromis, nuo kurių nuimtos jungės. Taigi vienos M 40 HV poros pakanka stereofoninei sistemai su dvigubu stiprinimu, nepridedant papildomo stiprintuvo.

Trys ekranuoti maitinimo blokai

Maitinimo sistemą sudaro trys atskiri blokai, kiekvienas su savo mažos sklaidos toroidiniu transformatoriumi. Pirmasis, reguliuojamas užtikrinant geresnį nei 10 ppm stabilumą, skirtas tik lempinėms grandinėms. Kiti du, po 1 000 W, maitina dvi srovės pakopas ir naudoja daugiau nei 180 000 µF filtravimo kondensatorių talpą – energijos rezervą, kuris atlaiko muzikos pikus nesukeldamas įtampos kritimo.

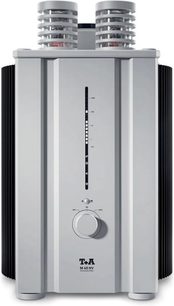

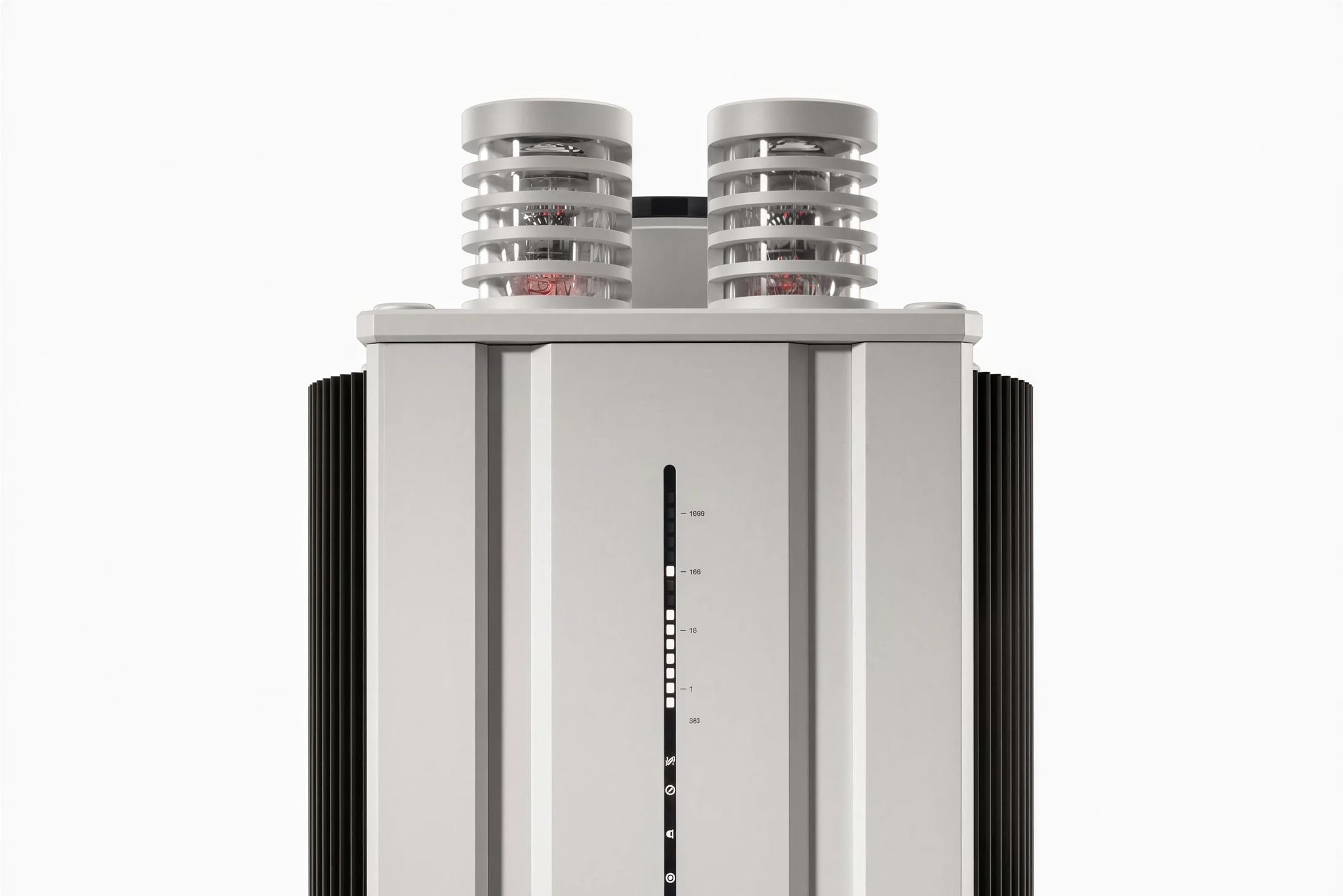

Transformatoriai įrengti ekranuotame plieniniame skyriuje korpuso apačioje, atokiau nuo stiprinimo dalies, kurioje visos medžiagos yra nemagnetinės. Lempinė pakopa sumontuota ant nuo galios sekcijos izoliuoto laikiklio, o kiekvieną lempą supa su įžeminimo grandine sujungtas ekranavimo cilindras, ištekintas iš vientiso aliuminio. Dvi išėjimo pakopos sumontuotos abiejose pusėse ant vientisų ekstruzinio aliuminio radiatorių, kurių masės pakanka šilumai išsklaidyti: M 40 HV veikia be ventiliatoriaus, taigi tyliai. Korpusą sudaro varžtais pritvirtintas išorinis aliuminio apvalkalas ir vidinis karkasas, laikantis plieninius mazgus.

Kadangi kiekvieno monobloko matmenys yra 56 × 36 × 47 cm, o svoris – 52 kg, jį įrengti turi du žmonės, statydami ant grindų arba ant tokį svorį atlaikančio baldo ir palikdami erdvės orui aplink radiatorius. Priekinis skydelis gali būti padengtas sidabro arba titano spalvos laku, su juodais radiatoriais, o HV Individual programa leidžia užsisakyti ir kitų spalvų.

Įjungimas, apsaugos ir valdymas

Tokios galios įrenginio negalima įjungti staiga nesukeliant elektros tinklo įtampos kritimo. Todėl mikroprocesorius valdo laipsnišką apkrovos didinimą, o vėliau nuolat stebi tinklo įtampą, vidines įtampas ir temperatūrą, taip pat nuolatinės įtampos, trumpojo jungimo ar perkrovos atsiradimą garsiakalbių išėjimuose. Aptikus sutrikimą, klaida parodoma integruotame ekrane, o kolonėlės apsaugomos.

Pagrindinis jungiklis turi tris padėtis: visiškas išjungimas, nuolatinis įjungimas ir AUTO. AUTO padėtyje stiprintuvas įsijungia aptikęs muzikos signalą, gavęs valdymo įtampą (įjungimo signalą nuo +5 iki +20 V) arba per T+A H-Link magistralę, kuri sujungia šio prekės ženklo įrenginius RJ45 kabeliu. Trumpai paspaudus priekinio skydelio mygtuką, garsiakalbių išėjimai išjungiami arba vėl įjungiami, o ilgai paspaudus VU matuoklis perjungiamas iš pikinių verčių rodymo į vidutinės vertės rodymą, tada išjungiamas.

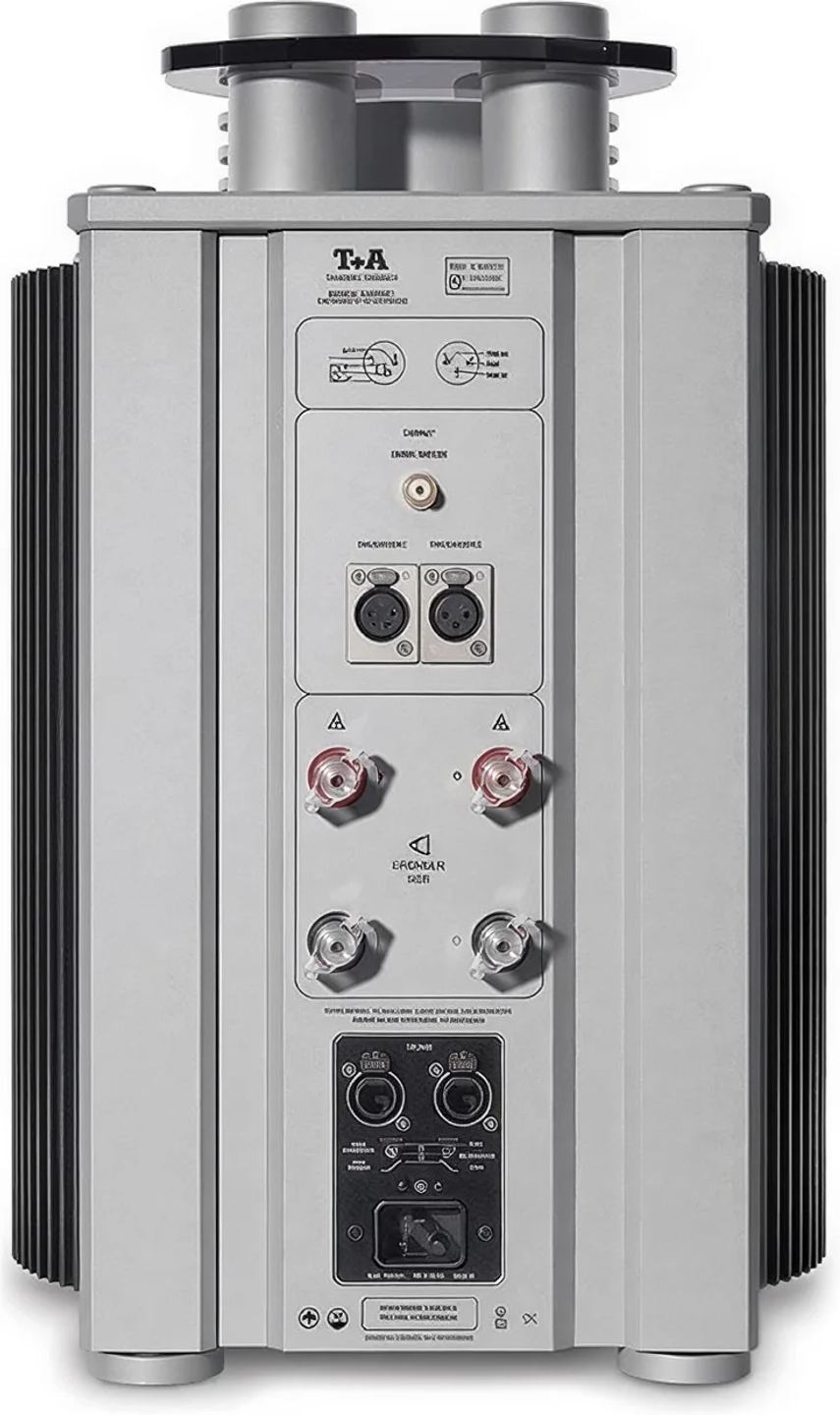

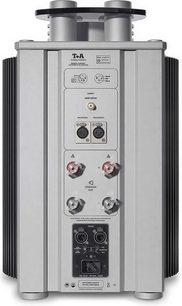

Gale pirminiam stiprintuvui skirti trys įėjimai: nesimetrinis RCA, simetrinis 3 kontaktų XLR ir 4 kontaktų XLR – formatas, kurį T+A naudoja simetriniam signalui ir įjungimo komandai perduoti tuo pačiu kabeliu. M 40 HV komplektuojamas su C19 maitinimo laidu ir H-Link kabeliu. Jo energijos sąnaudos piko metu gali siekti 2 500 W, o budėjimo režimu sumažėja iki mažiau nei 0,5 W.

Techninės charakteristikos

Technologija ir stiprinimo pakopos

• Stiprinimo technologija: hibridinė lempinė / tranzistorinė
• Įėjimo pakopos: 6SN7 lempos, veikiančios grynąja A klase
• Įtampos pakopos: aukštos įtampos sandūriniai lauko tranzistoriai (J-FET HV), pasižymintys triodo charakteristikomis, veikiantys grynąja A klase
• Srovės pakopos: MOSFET valdymo tranzistoriai ir 20 bipolinių tranzistorių su žiediniu emiteriu (Ring Emitter)
• Veikimas A klase: iki 60 W
• Veikimas AB klase: iki 250 W

Galia ir garso parametrai

• Vardinė galia:
  • 550 W esant 8 Ω
  • 1000 W esant 4 Ω
• Didžiausia momentinė galia:
  • 570 W esant 8 Ω
  • 1070 W esant 4 Ω
• Dažninė charakteristika: 1 Hz – 150 kHz (+0 / –3 dB)
• Įtampos kitimo greitis: 65 V/µs
• Slopinimo koeficientas: > 115
• Signalo ir triukšmo santykis: > 114 dB
• Harmoniniai iškraipymai: < 0,009 % (5 W, 4 Ω, 1 kHz)

Jungtys ir išorinis valdymas

• Garso įėjimai:
  • 1 × nesimetrinis RCA
  • Simetrinis 3 kontaktų XLR
  • Simetrinis 4 kontaktų XLR
• Paleidimo įėjimas: nuo +5 iki +20 V išoriniam įjungimui

Maitinimas ir energijos sąnaudos

• Maitinimas: 110–150 V / 60 Hz arba 220–230 V / 50 Hz
• Maitinimo filtro talpa: 180000 µF
• Didžiausios energijos sąnaudos: 2500 W
• Energijos sąnaudos budėjimo režimu: < 0,5 W

Matmenys ir svoris

• Matmenys (A × P × G): 56 × 36 × 47 cm
• Svoris: 52 kg
