Audioquest Mackenzie XLR 4m laidas

Perėjimas nuo RCA jungties prie simetrinės jungties pakeičia būdą, kuriuo triukšmas sklinda tarp dviejų įrenginių. Principas žinomas: du priešingo poliškumo signalai, atskira masė ir įėjimo pakopa, kuri vieną atima iš kito. Tačiau kabelis turi išlaikyti šią simetriją nuo vieno galo iki kito. Tai yra antrosios AudioQuest Rivers serijos pakopos, esančios tarp Red River ir Yukon, sritis.

Trys laidininkai ir atskira masė

Triple Balanced geometrija remiasi trimis nepriklausomais laidininkais: vienu teigiamam signalui, vienu inversiniam signalui, trečiuoju, skirtu masės atskaitos taškui. Ekranavimas dengia visą ilgį ir neperneša jokio signalo. Šis skirtumas nėra vien kosmetinis. Kabelyje, kuriame ekranavimas naudojamas kaip grįžtamasis laidininkas, šio apvalkalo surinkti radijo dažnių trukdžiai moduliuoja įrenginių masės atskaitos tašką, o ši moduliacija galiausiai atsispindi garso signale. Atskirdamas abi funkcijas, Mackenzie ekranavimui palieka vienintelį barjero vaidmenį. Ta pati geometrija naudojama ir RCA kabelio versijoje, kur abu signaliniai laidininkai lieka atskirti nuo masės.

Vientisas varis su apdorotu paviršiumi

Laidininkai pagaminti iš Perfect Surface Copper+ – geriausio AudioQuest katalogo vario, nusileidžiančio tik PSS sidabrui, skirtam aukštesnėms serijoms. Darbas sutelktas į paviršiaus būklę: viela kiekviename tempimo ir gamybos etape apsaugoma, kad išliktų lygi, o prekės ženklas siekia sumažinti su grūdelių ribomis susijusius iškraipymus. Šis aspektas skiria jį nuo Red River, kurio metalurgija išlieka viena pakopa žemesnė.

Visi laidininkai yra vientisi, o ne daugiagysliai. AudioQuest argumentas grindžiamas elektrine ir magnetine sąveika tarp gretimų gyslų, kurią vientisas laidininkas savo konstrukcija panaikina. Tai reikėtų vertinti kaip grynumo ir geometrijos, o ne skerspjūvio klausimą. Garso dažniuose odos efektas tokiuose plonuose skerspjūviuose išlieka nežymus.

Trys anglies sluoksniai prieš radijo dažnius

Visišką padengimą užtikrinantis ekranavimas nekainuoja nieko. Tačiau tam, kad surinkti radijo dažniai nepasiektų įrenginių masės plokštumos, reikia daugiau – tam skirta patentuota triukšmo išsklaidymo sistema. Trys pakaitiniai metalo ir anglimi užpildytų sintetinių medžiagų sluoksniai „ekranuoja ekranavimą“: jie sugeria ir atspindi didžiąją dalį parazitinės energijos, kol ji nepasiekia su mase sujungto sluoksnio. Red River apsiriboja išsklaidymu per metalinį sluoksnį; perėjimas prie trijų sluoksnių anglies tinklo yra kitas struktūrinis skirtumas tarp šių dviejų modelių.

Šiuolaikiniame hi-fi balde nauda yra konkreti: impulsiniai maitinimo šaltiniai, interneto maršrutizatoriai, D klasės stiprintuvai ir apšvietimo reguliatoriai prisotina radijo spektrą aplink įrenginius, o ši tarša galiausiai patenka per signalines jungtis.

Tvirta, azotu įpurkšta izoliacija

Hard-Cell Foam izoliacija yra azoto įpurškimu išplėstas polietilenas, sukuriantis dujų kišenes prie laidininko. Azotas praktiškai nesugeria energijos, todėl jos negrąžina iškraipymų pavidalu, priešingai nei vientisas PVC. Putų standumas atlieka ir antrą funkciją: jis išlaiko pastovų laidininkų atstumą per visą ilgį, todėl stabilizuoja kabelio charakteristinę varžą.

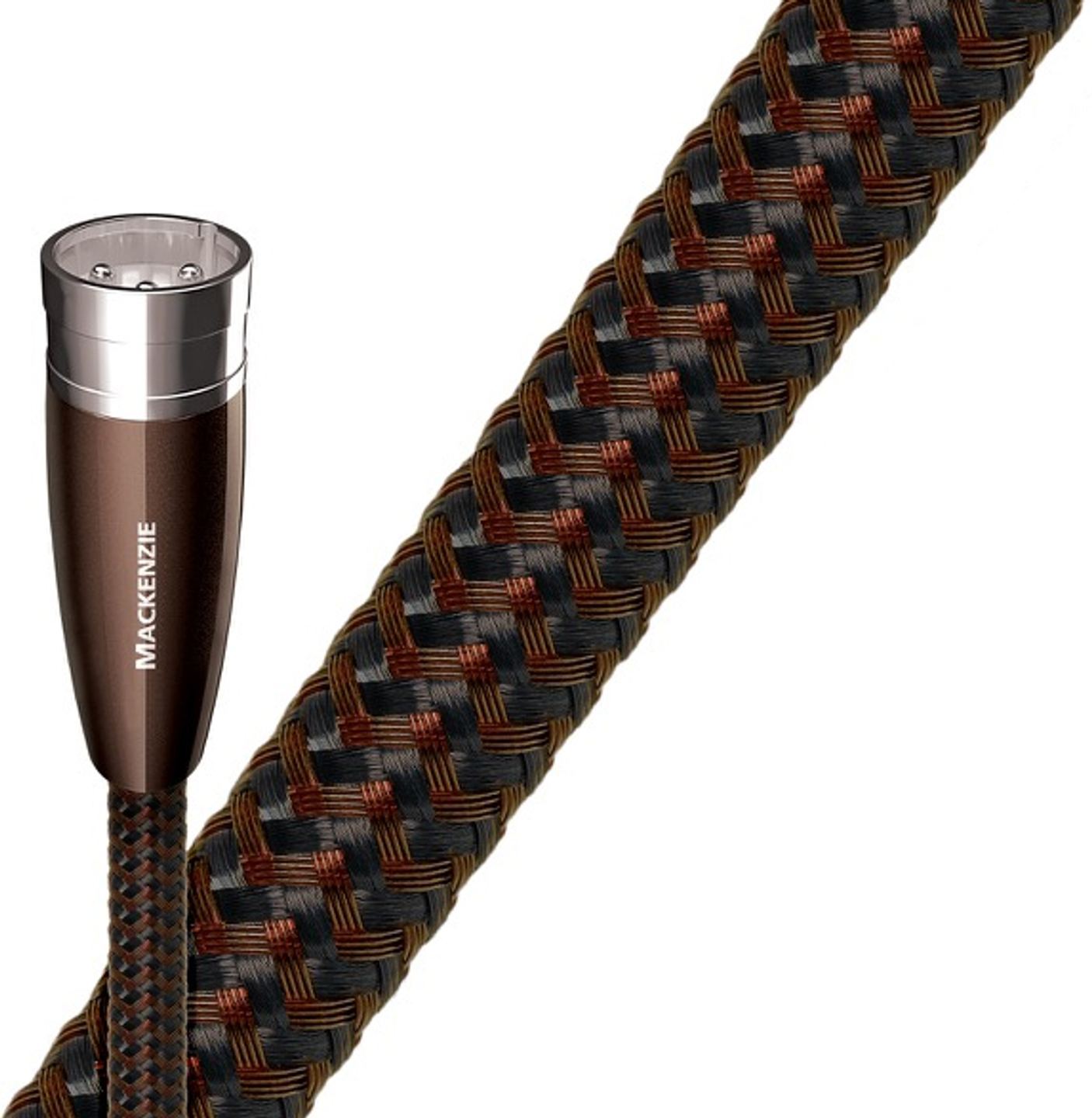

Kita pusė jaučiama montuojant. Mackenzie yra tvirtas kabelis, apvilktas juoda ir ruda pyne, kuriam reikia kelių centimetrų laisvos vietos už stovo ir kuris prastai toleruoja staigius linkius. Esant ribotam vedimui, geriau palikti šiek tiek laisvumo, nei versti lenkimo spindulį tiesiai prie kištukų. Yukon, viena pakopa aukščiau, pereina prie polietileninių oro vamzdelių.

Šaltai užspaustos jungtys ant purpurinio vario

Vyriškos ir moteriškos XLM jungtys surenkamos be litavimo. AudioQuest šaltai užspaudžia laidininką ant kontakto, nes lydmetalis yra svetimas lydinys, įterptas į signalo kelią. Masės korpusai yra štampuoti, o ne apdirbti mechaniniu būdu: tuomet metalą galima rinktis pagal jo elektrines savybes, o ne pagal tinkamumą apdirbimui. Kontaktas – tai sidabras, tiesiogiai nusodintas ant didelio grynumo purpurinio vario, be nikelio posluoksnio, įprasto serijiniuose kištukuose.

Ši konstrukcija turi praktinę pasekmę: kabelis gaminamas pagal užsakymą Irvine dirbtuvėse Kalifornijoje ir namuose iš naujo neperjungiamas. Nestandartiniai ilgiai ir jungtys užsakomi per pardavėją, todėl taikomas pristatymo terminas. Laidininkai orientuoti pagal gamintojo klausantis nustatytą kryptį, o ant kiekvieno kištuko išspausdinta rodyklė nurodo prijungimo kryptį – nuo šaltinio link paskirties įrenginio.

Simetrija priklauso ne vien nuo kabelio

Vieną dalyką verta aiškiai pasakyti: bendrojo režimo triukšmo slopinimas yra priimančiojo grandies diferencinės įėjimo pakopos, o ne kabelio darbas. Mackenzie tvarkingai perduoda abu poliškumus, tačiau jis nesukuria simetrijos. Kai kurie įrenginiai su XLR lizdais signalą iškart už jungties paverčia nesimetriniu; jungtis veikia, tačiau laukiama nauda sumažėja. Patikrinus, ką iš tikrųjų daro elektronika prieš ir po jungties, išvengiama nusivylimų.

Ten, kur simetrinė jungtis išpildo savo pažadus, ji leidžia naudoti didelius ilgius be pastebimo pablogėjimo – to RCA jungtis toleruoja prasčiau. Pagal susitarimą to paties įrenginio XLR išėjimas pateikia maždaug 6 dB aukštesnį lygį nei RCA išėjimas – skirtumą galima pastebėti ausimi lyginant du įėjimus.

Kur Mackenzie randa savo vietą

Kabelis jungia bet kurį įrenginį su analoginiais XLR lizdais: skaitmeninį-analoginį keitiklį su pirminiu stiprintuvu, pirminį stiprintuvą su galios stiprintuvu, tinklo grotuvą arba CD grotuvą su integruotu stiprintuvu, garso sąsają arba pultą su aktyviosiomis kolonėlėmis. Stereofoninei jungčiai reikia dviejų kabelių – po vieną kiekvienam kanalui.

Reikia turėti omenyje vieną išlygą: tai analoginis kabelis. Skaitmeninei AES/EBU jungčiai, kuri taip pat naudojasi XLR kištukais, reikia 110 omų charakteristinės varžos ir tam skirto kabelio. Analoginio jungiamojo kabelio naudojimas šioje grandinėje kartais veikia, tačiau, priklausomai nuo ilgio ir diskretizavimo dažnio, gali sukelti nuskaitymo klaidų.

Techninės charakteristikos

Medžiagos

• Metalas: PSC+ varis (Perfect-Surface Copper+)
• Dielektrikas: Standžios uždarų ląstelių putos
• Apvalkalas: Keturgubas juodas, rudas pynimas

Konstrukcija

• Geometrija: Trigubas balansas su atskiru masės laidininku
• Triukšmo slopinimo sistema su trigubu anglies sluoksniu

Jungtys

• Galai: Šaltasis presavimas, sidabro danga

Matmenys

• Ilgis: 4 m
