IsoTek V5 AQUARIUS sidabras

Po daugiau nei dešimtmetį trukusios EVO3 Aquarius sėkmės, IsoTek pristato penktąją kartą su visiškai iš naujo sukurtu įrenginiu. Korpusas pasižymi nauju, švarių linijų dizainu, tačiau svarbiausi pokyčiai slypi viduje: optimizuota elektrinė architektūra, pagal užsakymą pagaminti komponentai ir sustiprinta apsauga. Šeši nepriklausomi filtravimo tinklai sutalpinti į kompaktišką 9,5 kg važiuoklę, kiekvienas skirtas atskiram išėjimo lizdui, kad būtų išvengta bet kokio kryžminio užteršimo tarp prijungtų įrenginių.

Iš naujo sukurta architektūra nuostoliams sumažinti

Viena iš dažniausiai elektros maitinimo kondicionieriams reiškiamų kritikų susijusi su jų polinkiu slopinti stiprintuvų dinamiką. IsoTek V5 Aquarius modelyje nuolatinės srovės varžos (DCR) mažinimą pavertė absoliučiu prioritetu. Spausdintinės plokštės vario sluoksnis, palyginti su ankstesniu modeliu, padidintas 35 %, o bendroji DCR sumažinta mažiausiai 25 %, priartinant signalą prie teorinio nulio omų idealo. Naujasis grandynas taip pat siūlo dvigubai didesnę induktyvumą ir 40 % didesnę srovės galią.

Ši „Direct Coupled“ filosofija siekia sudaryti įspūdį, kad kiekvienas įrenginys prijungtas tiesiai prie elektros tinklo, be inercijos, kurią sukelia kai kurie filtrai. Ypač stiprintuvai išlaiko savo reakcijos greitį ir gebėjimą perteikti aiškius pereinamuosius impulsus.

Šeši filtrai, šeši izoliuoti lizdai

V5 Aquarius išsiskiria daugiakanale architektūra: kiekvienas išėjimo lizdas turi savo atskirą filtravimo tinklą. Toks sprendimas pašalina diferencialinio režimo triukšmo užteršimą – tuos trikdžius, kuriuos elektroniniai įrenginiai patys generuoja imdami srovę. Kondicionieriuose su bendru filtravimu šis triukšmas sklinda iš vieno lizdo į kitą ir veikia visus prijungtus įrenginius.

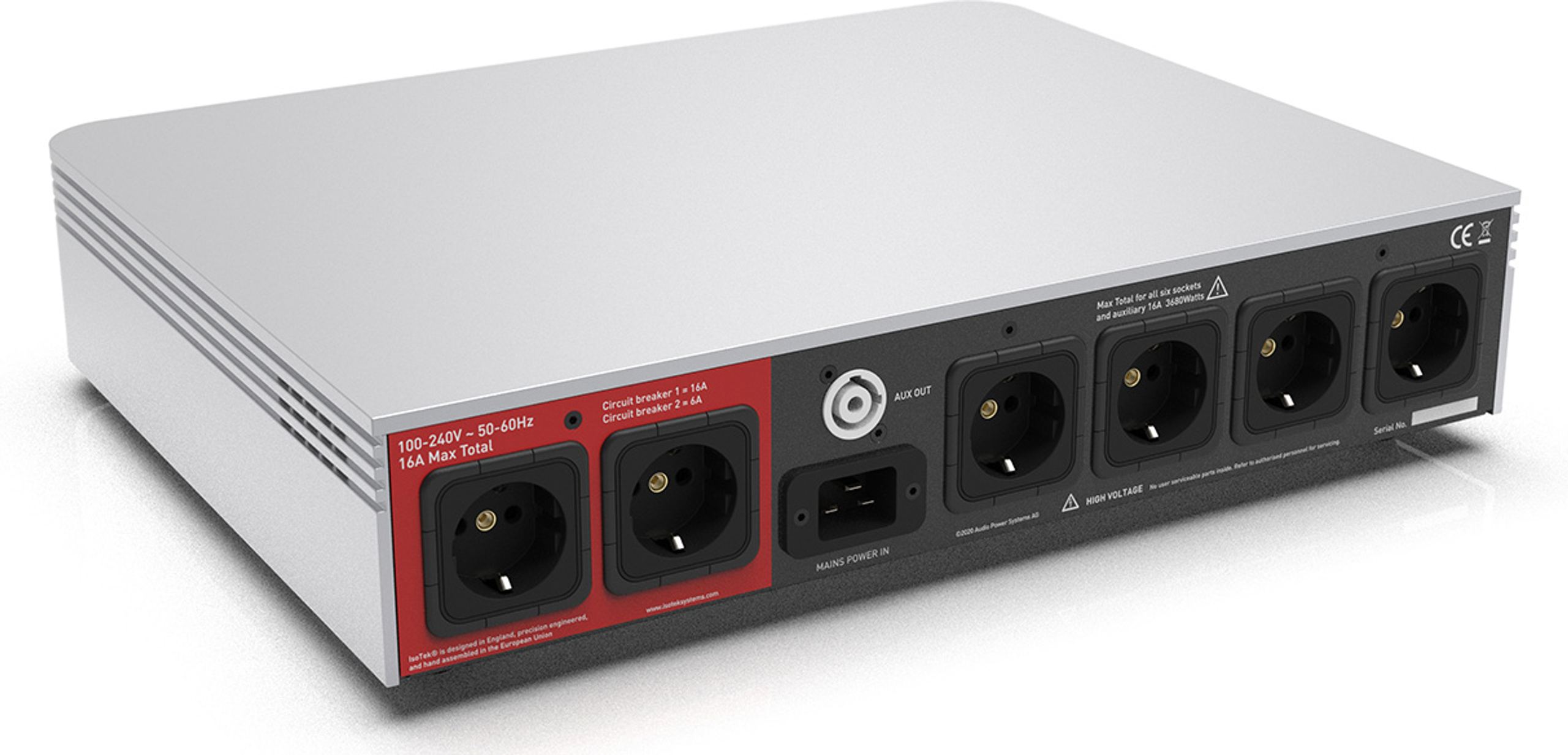

Keturi standartiniai lizdai tiekia iki 6 A kiekvienas (iš viso 1 380 W prie 230 V) ir yra skirti šaltiniams, grotuvams, priešstiprintuvams ar tinklo įrenginiams. Šiuose lizduose įdiegta Adaptive Gating technologija, kuri automatiškai aptinka prijungto įrenginio energijos suvartojimą ir atitinkamai sureguliuoja filtravimo lygį. Du didelės galios lizdai priima iki 16 A (iš viso 3 680 W prie 230 V) galios stiprintuvams, aktyviems žemųjų dažnių garsiakalbiams ar aktyvioms kolonėlėms. Juose filtravimas sukalibruotas kitaip, kad būtų išsaugota momentinė srovė, reikalinga galios šuoliams.

Termomagnetinė apsauga ir viršįtampiai

Vietoje tradicinių plonos vielos saugiklių V5 Aquarius naudoja du atskirus termomagnetinius saugiklius: vieną 16 A didelės galios lizdams ir vieną 6 A šaltinių lizdams. Šios sistemos kontaktinis paviršius yra bent 1 000 kartų didesnis nei įprasto saugiklio, todėl užtikrinamas stabilesnis sujungimas ir mažesnė varža.

Apsaugai nuo viršįtampių naudojamas nuosekliai veikiantis varistorių (VDR) tinklas. Ši sekinė sistema prisitaiko prie problemos intensyvumo: mažesnių trikdžių atveju ji veikia palaipsniui, o esant dideliam šuoliui gali sureaguoti labai greitai. Momentinė apsaugos talpa siekia 81 000 A – tai lygis, apimantis didžiąją daugumą buitiniame tinkle pasitaikančių incidentų, įskaitant netiesioginius žaibo smūgius.

Vidinis laidynas ir gamybos kokybė

Vidiniame laidyne naudojami sidabru dengti vientisos gyslos OCC (Ohno Continuous Cast) variniai laidininkai. Šis monokristalinis varis, gaunamas nepertraukiamo liejimo būdu, pasižymi struktūra be grūdelių sandūrų, kuri skatina laidumą. Fluoretileno propileno (FEP) izoliacija aplink laidininką apvyniota spirale, kad būtų sukurtas virtualus oro dielektrikas ir dar labiau sumažinti nuostoliai.

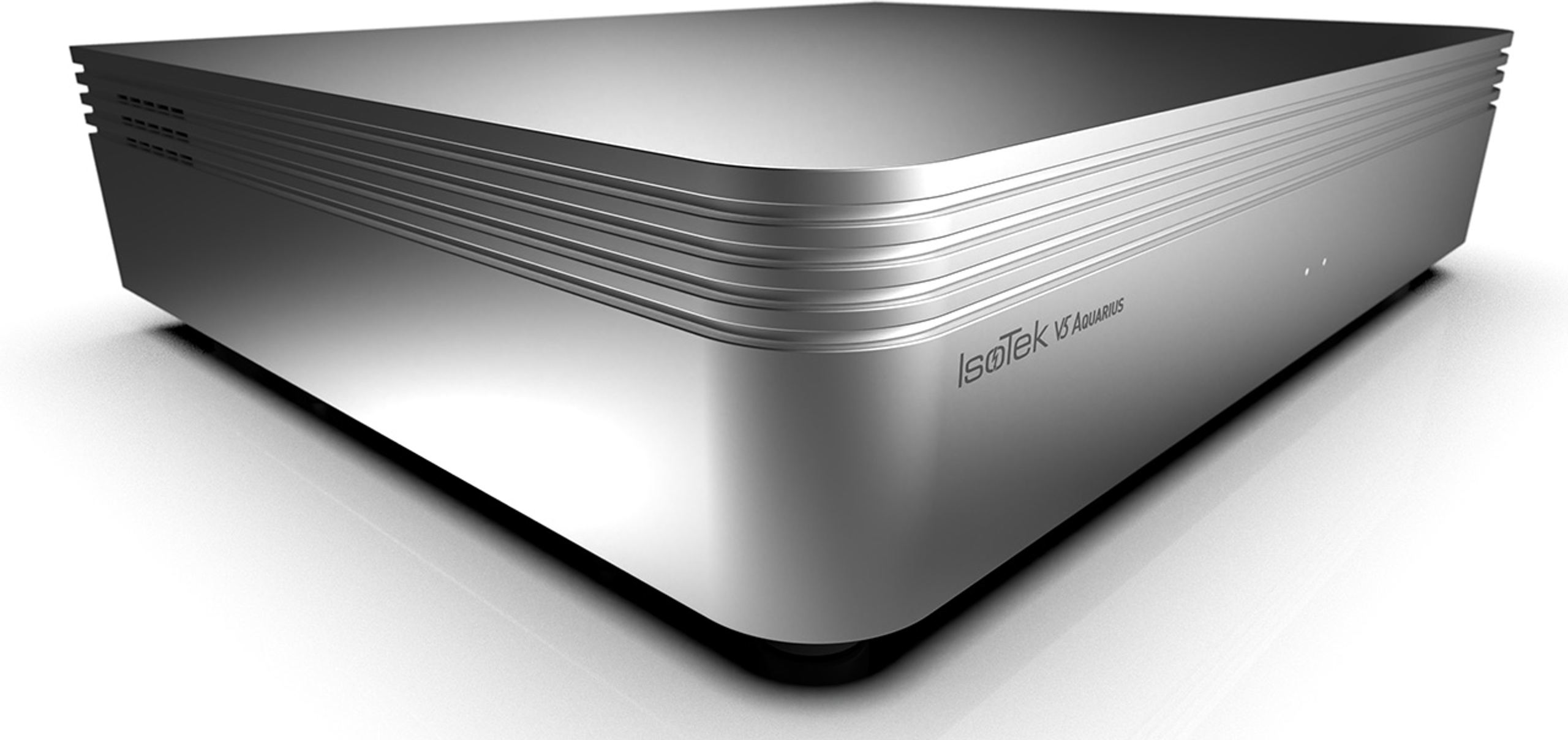

Aliumininis korpusas prisideda prie viso įrenginio elektromagnetinio ekranavimo. Dėl 450 × 110 × 350 mm matmenų įrenginį lengva integruoti į rack spintą arba ant tam skirtos lentynos. Taip pat siūloma juoda apdaila.

System Link jungtis plečiamoms sistemoms

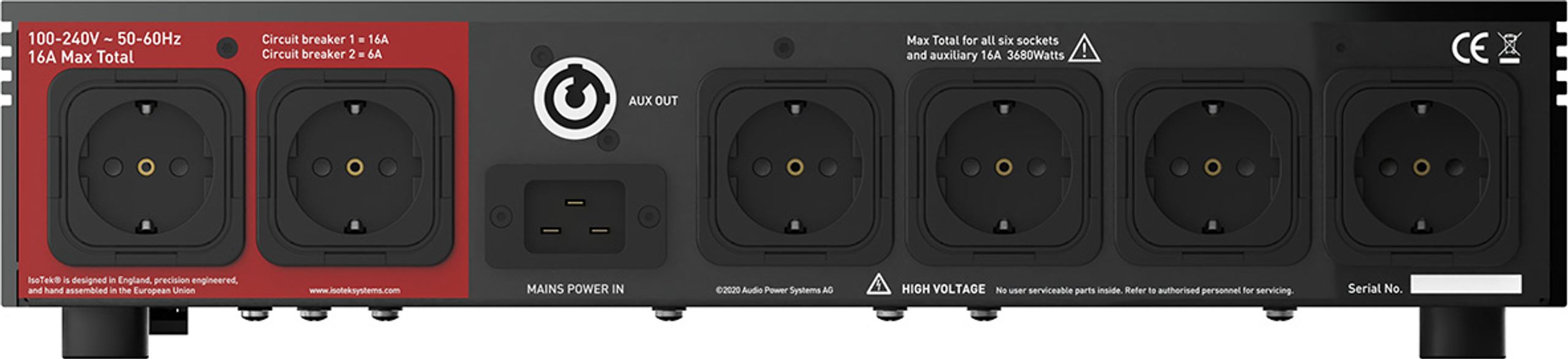

Galinėje dalyje esanti System Link jungtis (Neutrik powerCON jungtis) leidžia sujungti kelis IsoTek įrenginius tarpusavyje, kartu išlaikant žvaigždinį įžeminimą. Tokia konfigūracija užtikrina, kad visi įrenginiai dalytųsi visiškai ta pačia įžeminimo atskaitos verte, išvengiant nedidelių potencialų skirtumų, kurie gali atsirasti naudojant kelis sieninius lizdus arba nuosekliai sujungtus skirstytuvus. Taip V5 Aquarius gali būti derinamas su V5 Titan, kad stiprintuvai būtų maitinami atskirai, arba su IsoTek ilgintuvu, kad būtų išplėstas filtruotų išėjimų skaičius.

EVO3 Premier maitinimo kabelis įtrauktas

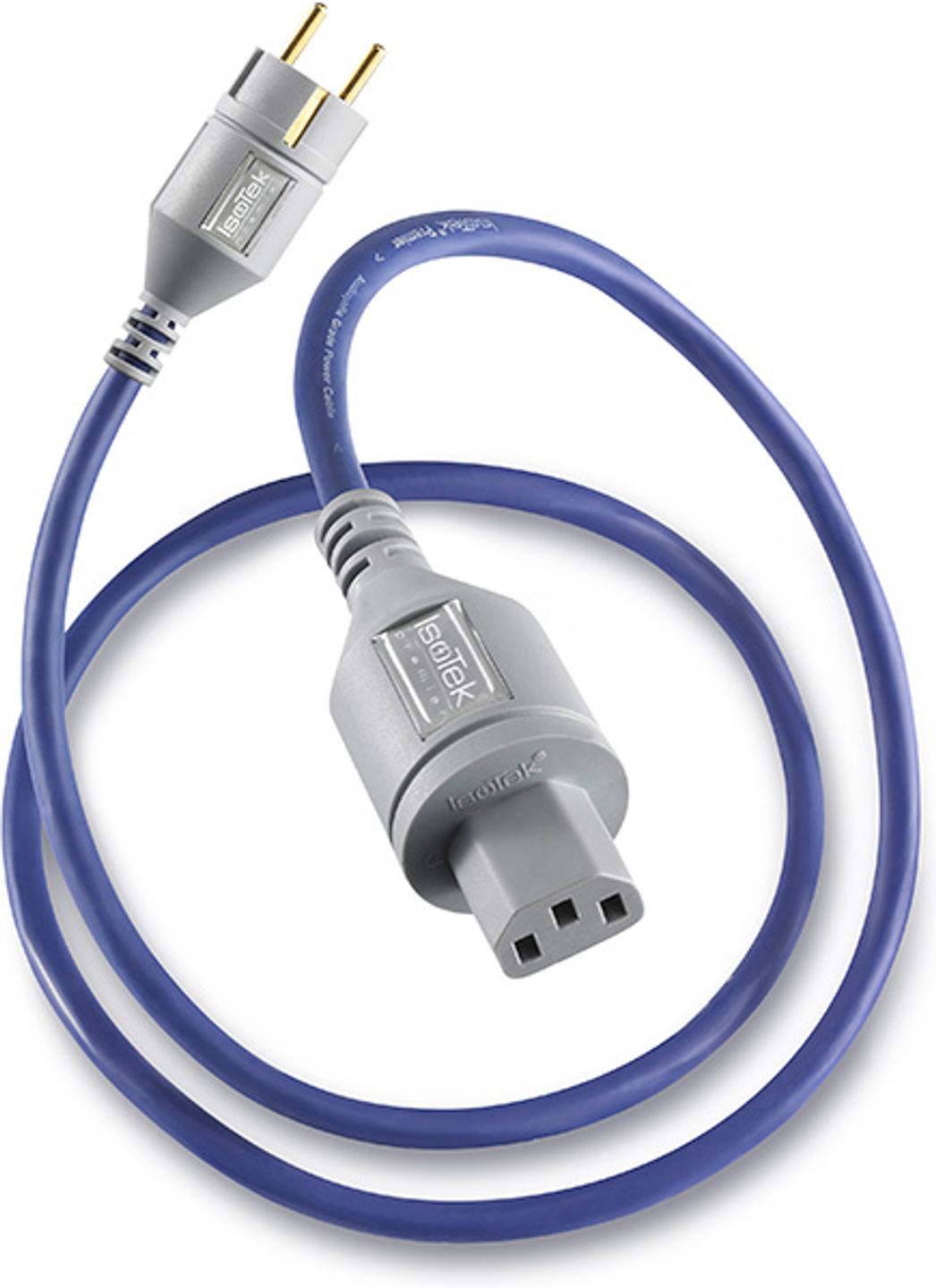

Įrenginys tiekiamas su 1,5 m EVO3 Premier maitinimo kabeliu. Šiame kabelyje naudojami trys 2 mm² laidininkai iš 99,9999 % sidabru dengto OFC (bedeguonio) vario, izoliuoti FEP fluoropolimeru. 24 karatų auksu dengtos jungtys apima Schuko kištuką sieninei pusei ir IEC C13 jungtį įrenginio pusei, kurių vardinė srovė yra 16 A. Šis kabelis yra geras atspirties taškas, kurį kai kurie vėliau nuspręs pakeisti pažangesniu IsoTek asortimento modeliu.

Techninės charakteristikos

Pagrindinės funkcijos

• Suderinamas su visomis garso ir vaizdo sistemomis
• 6 optimizuoti filtravimo grandynai, skirti pašalinti tinklo trikdžius
• Pilnai įžemintas grandynas
• Termomagnetinė apsauga

Jungtys

• 4 nepriklausomi lizdai šaltiniams (6 A)
• 2 nepriklausomi didelės galios lizdai (16 A) skirti:
  • Stiprintuvams
  • Aktyviems žemų dažnių garsiakalbiams
  • Aktyviems garsiakalbiams

Elektros specifikacijos

• Momentinė apsauga: 81 000 A, 40 000 A
• Radijo dažnių trikdžių (RFI) slopinimas: 60 dB
• Standartiniai lizdai 230 V: 4 × (6 A, 1 380 W iš viso)
• Standartiniai lizdai 115 V: 4 × (6 A, 690 W iš viso)
• Didelės galios lizdai 230 V: 2 × (16 A, 3 680 W iš viso)
• Didelės galios lizdai 115 V: 2 × (16 A, 1 840 W iš viso)
• Apsauga nuo viršįtampių: 81 000 A

Konstrukcija

• Vidinis laidų tinklas iš monokristalinio vario (OCC), padengto sidabru, vientisos šerdies
• Fluoroetileno propileno (FEP) izoliacija su virtualiu oru

Fizikinės charakteristikos

• Matmenys (I × A × G): 450 × 110 × 350 mm
• Svoris: 9,5 kg

Maitinimo kabelis EVO3 Premier

• Ilgis: 1,5 m
• Išorinis skersmuo: 10 mm
• Laidų skerspjūvis: 3 × 2,0 mm²
• Laidai: 99,9999 % be deguonies varis (OFC), padengtas sidabru
• Izoliacija: Fluoropolimeras (FEP)
• Dielektrinė konstanta: 2,1
• Apvalkalas: Lankstus PVC
• Nominali srovė: 16 A
• Jungtys: 24 karatų auksu dengtos audiofilinės jungtys, ES Schuko lizdas ir IEC C13 jungtis
