Ungnoi UNio Poki sidabrinė

Tinkle valdoma hi-fi grandinė ilgą laiką palikdavo Ethernet grandį nuošalyje. Ungnoi, Honkongo gamintojas, besispecializuojantis vibracijų ir elektromagnetinių trikdžių valdyme, atidarė skaitmeninį padalinį pavadinimu UNio, kurio pirmasis produktas ir yra šis. Daugiau nei metai kūrimo skirti 2,5 Gbit/s komutatoriui, kurio tikslas – išvalyti tinklo signalą prieš jam pasiekiant streamerį arba DAC.

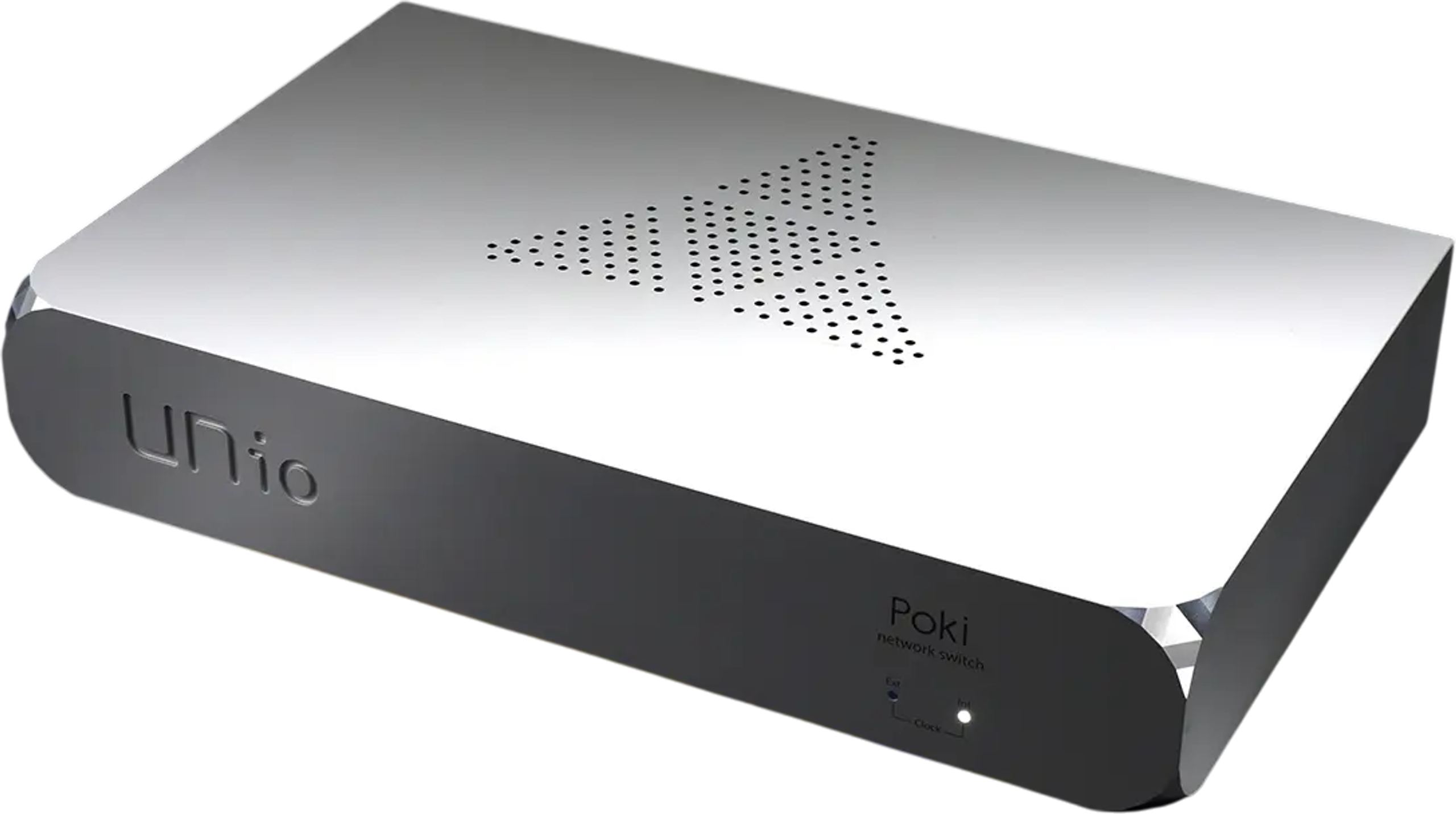

Iš aliuminio išfrezuotas vientisas korpusas

Poki perima Ungnoi vizualinį braižą su nuožulniais Rose Cutting stiliaus kraštais. Korpusas išfrezuotas iš vieno aliuminio lydinio bloko – tokia konstrukcija suteikia visumai standumo ir riboja vibracijas, galinčias nuspalvinti signalą. Apačioje mėlynas foninis apšvietimas papildo viršutinį ekranavimą, o priekinėje dalyje esantys indikatoriai informuoja apie laikrodžio būseną. Svarstyklės rodys 3,5 kg, o kompaktiškas formatas (270 × 168 × 48 mm) leidžia jį pastatyti ant hi-fi lentynos be papildomo rack. Gale esantis įžeminimo gnybtas skirtas prijungti įžeminimo dėžutę tiems, kurie nori dar labiau pagerinti triukšmo slopinimą. Poki siūlomas pilkos arba juodos spalvos.

Keturi Ethernet prievadai ir šviesolaidinis ryšys

Keturi RJ-45 prievadai užtikrina 2,5 Gbit/s perdavimą – tai didesnis greitis nei daugumos vartotojiškų komutatorių, kurie vis dar apsiriboja 1 Gbit/s. Šalia esantis prievadas, pavadintas Zen Zone, sąmoningai apribotas iki 1 Gbit/s, tačiau turi nepriklausomą izoliavimo zoną grandinėje: būtent čia jungiamas pagrindinis streameris, atokiau nuo kitų srautų. SFP prievadas jau priklauso kitai kategorijai. Paveldėtas iš profesionalios aplinkos, jis palaiko 10 Gbit/s (arba 1 Gbit/s) ir priima šviesolaidinį modulį elektriškai izoliuotam ryšiui be įžeminimo kilpos. UNio rekomenduoja naudoti šviesolaidį vietoje vario: metaliniai SFP kabeliai, Direct Attached Cable tipo, šiuo metu nepalaikomi. Ši sąsaja leidžia prijungti Stream DAC, kitą komutatorių, maršrutizatorių arba tokius streamerius kaip DELA S1 ir S5, Lumin ar Eversolo A10.

Iš maždaug dvidešimties atrenkamas vienas laikrodis

Poki turi integruotą itin mažo fazinio triukšmo firminį laikrodį, pavadintą CHRONOS Class. Jo gamyboje tiek pat svarbus atrinkimas, kiek ir elektronika: iš vidutiniškai dvidešimties aukštos klasės kvarcų po trijų valandų kvalifikacinio testo pastovios temperatūros aplinkoje atrenkamas tik vienas. Tikslas – užtikrinti tikslų ir stabilų dažnį visais perdavimo greičiais. Sistemoms, kurios jau turi etaloninį laikrodį, BNC įvestis priima išorinį 10 MHz signalą, 50 Ω varžos, sinusinės arba kvadratinės bangos pavidalu.

Anglies pluošto ekranavimas ir filtruotas maitinimas

Foninės tylos kokybė kuriama viduje. UNio naudoja iš Japonijos importuoto anglies pluošto ekranavimą – savo skiriamąjį bruožą – elektromagnetiniams trukdžiams suvaldyti ir garso tankiui sutelkti. Maitinimas vadovaujasi ta pačia atskyrimo logika. Įėjimas yra 12 V nuolatinės srovės (3 A, 5,5/2,1 mm jungtis), o tada speciali atšaka paskirsto srovę į keturis nepriklausomus įtampos filtrus, sukalibruotus 0,95 V, 1,1 V, 3,3 V ir 5 V. Kiekvienas iš jų maitina atskirą grandinės sekciją, laikydamas atokiau trikdžius, kuriuos pakopos galėtų perduoti viena kitai.

Vieta streaming sistemose

Poki įsiterpia tarp interneto dėžutės ir prijungtų svetainės įrenginių: streamerio, tinklinio DAC, serverio, multimedijos grotuvo. Jo paskirtis nėra padidinti naudingąjį pralaidumą, o pateikti švaresnį ir stabilesnį signalą jautrioms grandims, mažinant drebėjimą ir skaitmeninį triukšmą. 2,5 Gbit/s lygis palieka atsargos 4K ar 8K vaizdo srautams ir aukštos raiškos bibliotekoms. Vis dėlto tai nišinis komponentas, kurio prasmė atsiskleidžia jau gerai sukomplektuotoje ir kruopščiai sujungtoje sistemoje: įžeminimo gnybtas, Zen Zone prievadas ir šviesolaidinis ryšys tuomet sudaro vientisą visumą, tuo tarpu pradinio lygio tinklas iš tokio kruopštumo gaus tik menką naudą.

Techninės charakteristikos

Pristatymas

• Poki tinklo komutatorius, pirmasis UNio skaitmeninio padalinio produktas (ungnoi grupė)
• Naujos kartos tinklo komutatorius su didelės spartos 2,5 Gbit / s perdavimu
• Didelis pralaidumas didesniam stabilumui ir ilgalaikiam suderinamumui
• Rekomenduojamos taikymo sritys: profesionalios garso sistemos, aukštos kokybės garso transliacija, sudėtingos tinklo aplinkos
• Duomenų perdavimo efektyvumo optimizavimas, ženkliai sumažinant tinklo drebėjimą ir trikdžius

Konstrukcija ir korpusas

• ungnoi prekės ženklo estetika su Rose Cutting stiliaus briaunų dizainu
• Korpusas išfrezuotas iš vieno aukštos kokybės aliuminio lydinio bloko, sumažinant vibracijų sukeltus garso iškraipymus
• Mėlynas aplinkos apšvietimas apatinėje dalyje, papildantis viršutinį ekranavimą
• Specialus įžeminimo gnybtas prijungimui prie įžeminimo dėžutės
• Zen Zone konstrukcija: nepriklausoma izoliacijos zona, mažinanti trikdžius

Ekranavimas ir trikdžių apdorojimas

• Vidinis ekranavimas iš iš Japonijos importuoto anglies pluošto, ungnoi išskirtinis bruožas
  • Elektromagnetinių trikdžių sumažinimas
  • Sustiprintas garso tankis
  • Pagerinta foninė tyla

Vidinis laikrodis

• UNio nuosavas CHRONOS Class laikrodis su itin mažu faziniu triukšmu
• Griežta atranka: iš vidutiniškai 20 aukščiausios klasės kvarcinių laikrodžių atrenkamas tik vienas tikslus laikrodis
• 3 valandų kvalifikacinis bandymas pastovios temperatūros aplinkoje
• Tikslumo ir duomenų tylumo garantija visais perdavimo greičiais

Maitinimas ir filtravimas

• Nuolatinės srovės įvestis: 12 V - 3 A (5,5 / 2,1 mm jungtis)
• Specializuota nuolatinės srovės maitinimo atšakos konstrukcija
• Keturi nepriklausomi nuolatinės srovės įtampos filtrai, skirti sumažinti tarpusavio trikdžius
  • 0,95 V
  • 1,1 V
  • 3,3 V
  • 5 V

Tinklo jungtys

• Jungtis: RJ-45 8 kontaktų
• Duomenų perdavimo spartos:
  • LAN 1–4 prievadai: 2,5 Gbit / s
  • LAN Zen Zone prievadas: 1 Gbit / s
  • SFP prievadas: 10 Gbit / s arba 1 Gbit / s
• Specialiai suprojektuotas SFP prievadas, rekomenduojama naudoti su SFP optinio pluošto kabeliais optimaliai garso kokybei
• 1 Gbit / s iki 10 Gbit / s SFP palaikymas prijungimui prie Stream DAC, tinklo komutatoriaus, maršrutizatoriaus ir kitos HiFi įrangos (DELA S1, DELA S5, Lumin Streamer, Eversolo A10 ir kt.)
• SFP metaliniai kabeliai (Direct Attached Cable) šiuo metu nepalaikomi

Išorinio laikrodžio įvestis

• BNC jungtis
• Dažnis: 10 MHz
• Varža: 50 Ω
• Signalas: sinusinė banga arba kvadratinė banga

Matmenys ir svoris

• Matmenys (P × G × A) : 270 × 168 × 48 mm (10,6 × 6,6 × 1,9 col.)
• Svoris: 3,5 kg
