T+A PDT 3100 HV sidabrinis

Apdaila: Sidabrinė

Apžvalga

Nuskaityti diską be menkiausios klaidos, o tada perduoti duomenis išoriniam keitikliui: sumanymas telpa vienoje eilutėje, tačiau T+A jam skiria visą 29 kg sveriantį įrenginį. Šiame HV serijos transporteryje nėra nei keitiklio, nei analoginės išvesties. Jame įrengtas Herford mieste gamintojo sukurtas nuskaitymo mechanizmas ir nuosava skaitmeninė sąsaja, kuri taip pat perduoda SACD DSD srautą į to paties gamintojo keitiklius.

Nuo nulio sukurtas nuskaitymo mechanizmas

T+A nenaudojo jokio jau esamo nuskaitymo modulio. Procesoriai, lazeriai, varikliai ir valdymo elektronika buvo parinkti vienai paskirčiai – garso atkūrimui. Dviejų GaAlAs lazerių sistema veikia dviem bangos ilgiais: 785 nm CD diskams ir 650 nm SACD diskams, kurių tankesniam įrašui reikia plonesnio spindulio. Pavara yra tiesinė, o nuskaitymo galvutė juda tiesia linija išilgai disko spindulio.

Visas mechanizmas įtaisytas ekranuotame aliuminio korpuse, išfrezuotame iš vientiso ruošinio, kuris atskiria judančias dalis nuo likusio įrenginio. Šis korpusas remiasi į du tiksliuosius tiesinius guolius, kurie pakabinti ant storos atraminės plokštės, vos trijuose taškuose pritvirtintos prie centrinės važiuoklės plokštės. Taip mechanizmas izoliuojamas nuo sunkaus išorinio korpuso, kuris pagamintas vien tik iš nemagnetinių metalų.

Prieš kiekvieną stalčiaus uždarymą ant disko uždedamas stabilizatorius (centre dedamas prispaudimo svarelis), kuris prispaudžia diską prie atramos. Šis svarelis būtinas: įrenginys aptinka, kai jo nėra, ir pats vėl atidaro stalčių. Motorizuotas stalčius išvažiuoja ir įvažiuoja lėtai, antras mygtuko paspaudimas jį sustabdo ir pakeičia judėjimo kryptį, o apsauginė sankaba saugo pavarą, jei ją užblokuoja kliūtis.

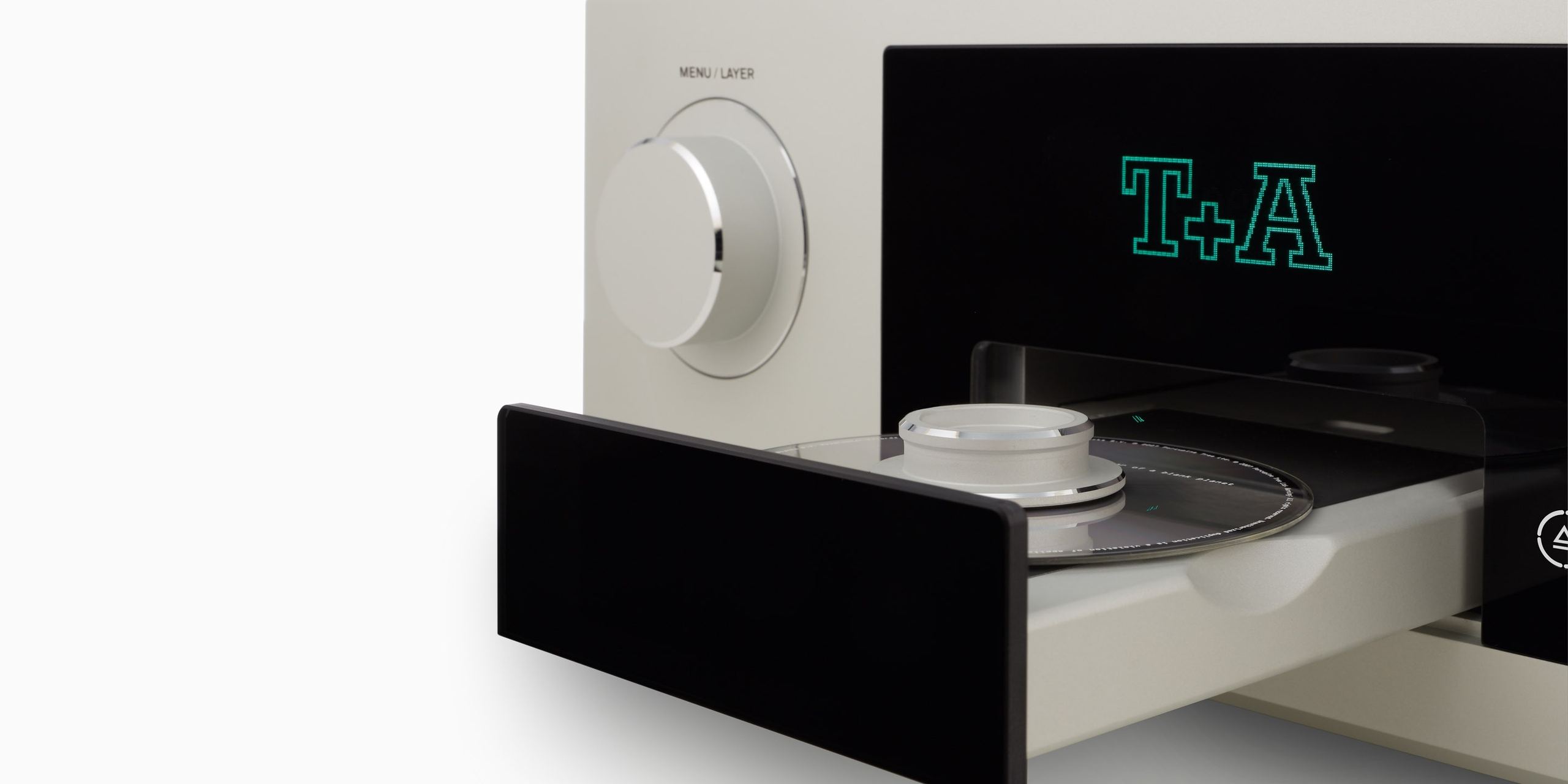

Baltas ir juodas T+A CD grotuvas, atidarytas dėklas su disku, baltas ratukas ir turkio spalvos logotipas ekrane

Tik transporteris, be integruoto keitiklio

PDT 3100 HV darbas baigiasi ten, kur prasideda keitimas. Jis nuskaito diską, dekoduoja duomenis ir perduoda skaitmeninį signalą; išorinis keitiklis (DAC) tuomet paverčia šį signalą analogine įtampa stiprintuvui. Toks užduočių paskirstymas atskiria mechanizmą, jo variklius ir maitinimo šaltinį nuo keitimo grandinių ir leidžia savininkui pasirinkti keitiklį.

Transporteris skaito garso CD, CD-R ir CD-RW diskus bei stereofoninį SACD sluoksnį ir rodo CD Text bei SACD Text informaciją. Naudojant hibridinį SACD, kuriame yra ir CD, ir SACD sluoksnis, atkuriamas sluoksnis pasirenkamas sukant MENU/LAYER rankenėlę, kai stalčius atidarytas; jei diske nėra pageidaujamo sluoksnio, automatiškai nuskaitomas kitas. Nurodytas dažnių diapazonas siekia nuo 2 Hz iki 20 kHz su 100 dB dinaminiu diapazonu atkuriant CD ir nuo 2 Hz iki 44 kHz su 110 dB atkuriant SACD – tai šiems dviem formatams būdingas skirtumas.

IPA-Link ir įprastos skaitmeninės išvestys

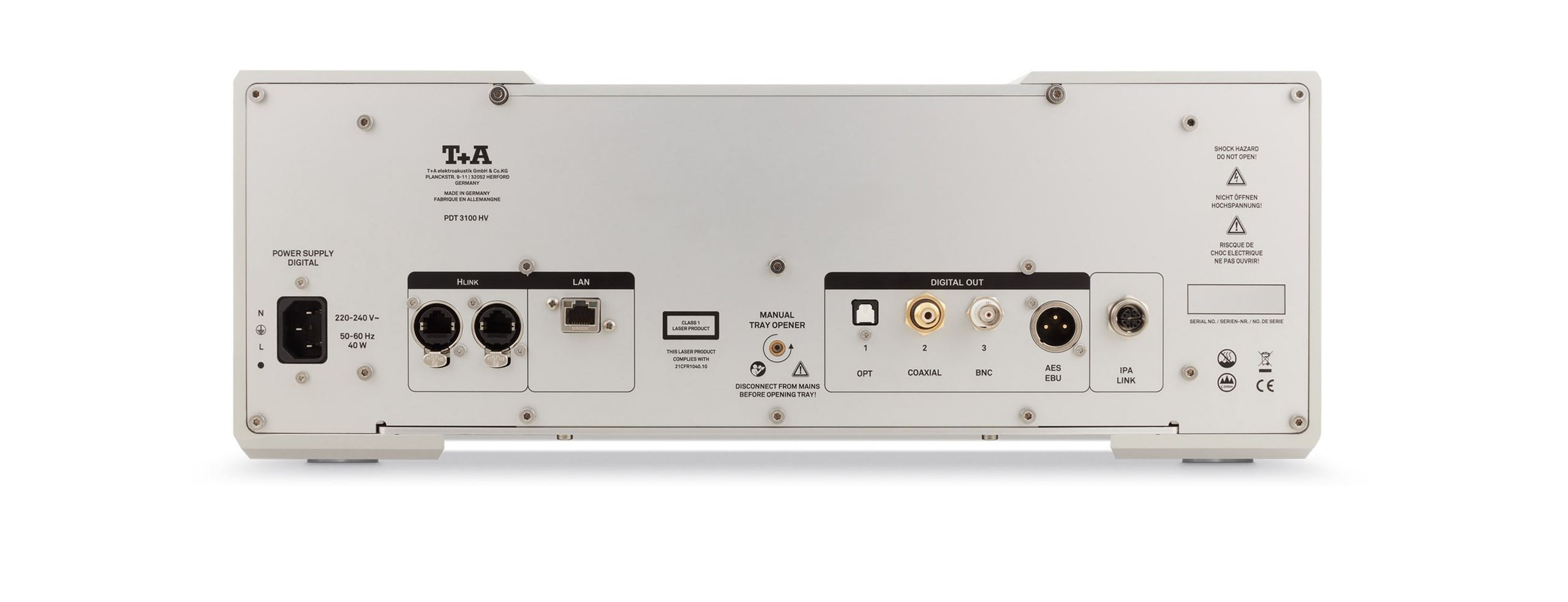

Galinėje sienelėje yra penkios skaitmeninės išvestys. Išskirtiniausia – IPA-Link, nuosava sąsaja, jungianti transporterį su gamintojo SD 3100 HV ir SDV 3100 HV keitikliais. Ji perduoda PCM ir DSD signalus bitas į bitą kartu su didelio tikslumo taktiniu signalu, ne paketais, o nenutrūkstamu neapdorotų duomenų srautu. Tai vienintelis kelias, kuriuo iš įrenginio perduodamas natyvus SACD DSD srautas.

Kitos keturios išvestys skirtos bet kuriam keitikliui: simetrinė AES/EBU išvestis su XLR jungtimi (32–192 kHz, 16–24 bitų), koaksialinė su RCA jungtimi, koaksialinė su BNC jungtimi ir optinė Toslink. Jos perduoda tik PCM – CD formatą.

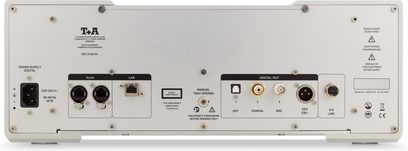

Sidabriškai pilkas CD grotuvas T+A PDT 3100 HV, vaizdas iš galo su maitinimo lizdu, tinklo prievadais ir skaitmeniniais išėjimais

Valdikliai, ekranas ir valdymas

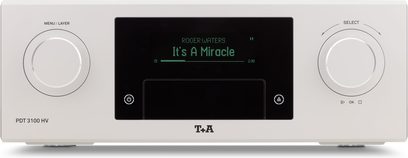

Abipus grafinio ekrano įrengtos dvi didelės sukamosios rankenėlės. Kairioji atveria nustatymų meniu ir parenka SACD sluoksnį, o dešinioji leidžia naršyti takelius ir paspaudus pradeda atkūrimą. Galima nustatyti vieną iš septynių ekrano ryškumo lygių; ekranas gali likti įjungtas, užgesti po kiekvieno veiksmo arba nuolat būti išjungtas. Siūlomi du rodymo režimai: vaizdas su dideliais simboliais, įskaitomais nuo sofos, ir išsamus vaizdas, kuriame rodoma CD Text informacija. Metalinis F 3100 nuotolinio valdymo pultas, bendras HV serijai, leidžia tiesiogiai pasirinkti takelius, įjungti kartojimą ir sudaryti iki 30 kūrinių atkūrimo programą.

Dvi H-Link jungtys sujungia transporterį su kitais HV serijos įrenginiais į grandinę, kad visą sistemą būtų galima valdyti vienu nuotolinio valdymo pultu. Ši magistralė skirta tik HV serijai: T+A įrenginiai su R2Link arba E-Link sąsajomis prie jos nejungiami.

Įrengimas, kuriam reikia pasiruošti

17 × 46 × 46 cm matmenų PDT 3100 HV yra tokio pat dydžio kaip kiti HV serijos komponentai ir vizualiai dera su jais sudėtas vienas ant kito. Dėl 29 kg svorio jam reikia baldo, galinčio išlaikyti šį svorį taip, kad įrenginys neišsikištų už kraštų, dviejų žmonių jam perkelti ir akmens, stiklo ar metalo paviršiaus, o ne lengvai pažeidžiamo medinio ar lakuoto paviršiaus. Ventiliacijai aplink jį reikia palikti 10 cm laisvos vietos, o tokio svorio įrenginio energijos sąnaudos išlieka nedidelės: 40 W atkūrimo metu ir mažiau nei 0,5 W budėjimo režimu.

Korpusas siūlomas su sidabro arba titano spalvos lako apdaila, o HV Individual programa leidžia užsisakyti kitų atspalvių. Šis transporteris, pristatytas 2019 m. kovą kartu su SD 3100 HV ir SDV 3100 HV keitikliais, buvo sukurtas remiant Vokietijos federalinei ekonomikos ir energetikos ministerijai.

Dažniausiai užduodami klausimai

Ar PDT 3100 HV galima prijungti tiesiai prie stiprintuvo?

Ne. Transporteris neturi jokios analoginės išvesties: tarp jo ir stiprintuvo reikia skaitmeninio-analoginio keitiklio, atskiro arba integruoto į pirminį stiprintuvą, integruotą stiprintuvą ar tinklo grotuvą su skaitmeninėmis įvestimis.

Kurie T+A keitikliai palaiko IPA-Link sąsają?

SD 3100 HV ir SDV 3100 HV. SDX 3100 HV, pakeitusio SDV 3100 HV, jungčių sąraše nėra IPA-Link įvesties: transporteris prie jo jungiamas per AES/EBU, koaksialinę arba BNC jungtį, perduodant PCM.

Ar SACD galima atkurti su kito gamintojo keitikliu?

AES/EBU, koaksialinės ir optinė išvestys perduoda tik PCM, o SACD DSD srautas perduodamas tik per IPA-Link. Su kitu keitikliu atkuriami CD ir hibridinių SACD CD sluoksnis, kurį reikia pasirinkti atidarius stalčių.

Ar transporteris skaito daugiakanalius SACD?

Jis skaito stereofoninį sluoksnį, esantį didžiojoje daugumoje SACD, įskaitant tuos, kuriuose yra ir daugiakanalė versija. Retų diskų, kuriuose yra tik daugiakanalis įrašas ir nėra stereofoninio takelio, atkurti negalima.

Kas yra dėžėje?

Maitinimo laidas, F 3100 nuotolinio valdymo pultas, stabilizavimo svarelis, IPA-Link kabelis, H-Link kabelis, 4 mm šešiakampis raktas ir naudojimo instrukcija. T+A papildomai siūlo Power Three HD maitinimo kabelį, Power Bar maitinimo skirstytuvą ir Audio Triax skaitmeninį kabelį.

Ką daryti, jei stalčius neatsidaro?

Atjungus įrenginį nuo elektros tinklo, į galinėje sienelėje esančią angą įkišamas pridėtas 4 mm šešiakampis raktas ir sukamas nurodyta kryptimi, kol stalčius visiškai išvažiuoja. Jei po užstrigimo atsijungė apsauginė sankaba, ją vėl sujungti turi įgaliotosios dirbtuvės.

Kaip paruošti įrenginį persikraustymui?

Išimamas diskas ir svarelis, tada uždarytas stalčius užfiksuojamas priekyje esančiu transportavimo varžtu, kurį reikia užveržti iki atramos, nenaudojant jėgos. Norint uždaryti stalčių be svarelio, pakanka išjungti įrenginį, kai stalčius atidarytas: prieš pereidamas į budėjimo režimą jis užsidaro. Tada transporteris vežamas originalioje pakuotėje.

Ar PDT 3100 HV galima integruoti į namų automatizavimo sistemą?

Taip. Jo tinklo jungtis skirta diagnostikai ir valdymui tokiomis valdymo sistemomis kaip Crestron ar AMX; ji nesuteikia jokių atkūrimo per tinklą funkcijų. Įrenginys taip pat pats pereina į budėjimo režimą po 90 minučių, jei niekas neatkuriama ir neatliekami jokie valdymo veiksmai; šią funkciją galima išjungti tik už Europos Sąjungos ribų.

Dokumentacija

Naudotojo vadovas
Anglų

Techninės charakteristikos

Tipas ir suderinami formatai

Tipas: aukščiausios klasės CD / SACD transportas
Suderinami formatai: CD, CD-R, CD-RW, stereofoninis SACD, CD Text, SACD Text

Skaitymo mechanizmas ir lazerinė sistema

Didelio tikslumo skaitymo mechanizmas su linijine pavara
- Sukurtas specialiai garso įrangai
- Visiškai ekranuotas skaitymo blokas
- Mechanizmo korpusas išfrezuotas iš vientiso aliuminio
- Nuo pagrindinio korpuso izoliuotas dviem tiksliaisiais linijiniais guoliais
- Atraminė plokštė pritvirtinta trijuose taškuose, kad būtų užtikrinta optimali mechaninė izoliacija
- Konstrukcija optimizuota tiksliam ir be klaidų CD ir SACD skaitymui
Dviguba GaAlAs lazerinė sistema
- SACD: 650 nm
- CD: 785 nm
